Архитектурная документация ПО: что включать, как оформлять и какие инструменты использовать

Документирование архитектуры программного обеспечения — это систематическое представление ключевых решений, структур и принципов, формирующих облик программной системы. В отличие от простого комментирования кода или написания пользовательских инструкций, архитектурная документация фиксирует стратегические выборы, объясняет их обоснование и показывает, как отдельные компоненты складываются в единое целое.

Многие разработчики склонны считать, что хорошо написанный код сам по себе является достаточной документацией. Однако это заблуждение — код отвечает на вопрос «как», но редко объясняет «почему». Архитектурное описание решает более фундаментальные задачи: оно объясняет контекст принятия решений, фиксирует ограничения и компромиссы, обеспечивает общее понимание системы среди всех заинтересованных сторон.

Какие задачи решает архитектурная документация

Архитектурная документация выполняет роль универсального языка, на котором различные участники проекта могут обсуждать систему, не погружаясь в детали реализации. Она решает задачи, выходящие далеко за рамки простого описания компонентов — от обеспечения эффективной коммуникации до поддержки критических бизнес-решений.

Одна из ключевых функций документирования — коммуникация между стейкхолдерами. Разные участники проекта смотрят на систему под разными углами: архитектор фокусируется на паттернах и принципах, разработчик — на деталях реализации, менеджер проекта — на рисках и сроках, а заказчик — на бизнес-ценности. Документация предоставляет каждому из них необходимый уровень абстракции, позволяя эффективно взаимодействовать без погружения в чужие области компетенции.

Ускорение онбординга — еще одна критически важная задача. Когда новый разработчик присоединяется к проекту, качественное архитектурное описание может сократить период адаптации с нескольких месяцев до одной-двух недель. Вместо того чтобы методом проб и ошибок изучать кодовую базу, специалист получает структурированное представление о системе, понимает ключевые решения и может задавать правильные вопросы.

Документация способствует повышению качества архитектурных решений. Сам процесс формализации и записи заставляет архитектора глубже продумать последствия, выявить потенциальные проблемы и рассмотреть альтернативы. Это своего рода архитектурное ревью с самим собой — когда приходится объяснять выбор на бумаге, становятся очевидными слабые места и недоработки.

Фиксация и обоснование решений через механизмы вроде Architecture Decision Records (ADR) создает прозрачную историю эволюции проекта. Когда через полгода возникнет вопрос «почему мы выбрали этот подход», документы дадут четкий ответ, включая контекст принятия решения и рассмотренные альтернативы. Это предотвращает бесконечные споры и повторное обсуждение уже решенных вопросов.

В процессе поддержки разработки и ревью архивы служат эталоном, с которым сверяются реализованные компоненты. Code review становится более эффективным, когда есть возможность проверить соответствие кода задокументированным принципам и паттернам. Это особенно важно в распределенных командах, где личное общение ограничено.

Документирование помогает уточнять и фиксировать нефункциональные требования — те аспекты продукта, которые редко явно выражены в коде: требования к производительности, масштабируемости, безопасности, отказоустойчивости. Именно архитектурное описание объясняет, как решение должно себя вести в граничных условиях и какие компромиссы были приняты.

Как документация помогает различным ролям:

• Архитекторы ПО — получают инструмент для формализации своего видения, обсуждения альтернатив и обоснования выбора перед техническим руководством.
• Разработчики — понимают общую картину системы, видят связи между компонентами и могут принимать согласованные решения при реализации функций.
• Тестировщики и QA — получают представление о критических путях в системе, понимают архитектурные риски и могут эффективнее планировать тестовое покрытие.
• DevOps-инженеры — узнают о требованиях к инфраструктуре, зависимостях между сервисами и стратегиях развертывания.
• Менеджеры проектов — оценивают технические риски, понимают ограничения системы и могут реалистично планировать сроки с учетом архитектурной сложности.
• Бизнес-аналитики и Product Owners — видят, как требования отражаются в архитектуре, могут оценить технологические ограничения и возможности.
• Технические писатели — используют архитектурную документацию как основу для создания пользовательских руководств.

Таким образом, архитектурная документация превращается из формальной обязанности в стратегический актив, который повышает эффективность работы команды на всех уровнях.

Принципы и критерии документирования архитектуры

Эффективное документирование архитектуры — это искусство баланса между полнотой и лаконичностью, между деталями и общей картиной. Слишком подробные материалы становятся обузой, которую никто не читает и не поддерживает в актуальном состоянии. Слишком поверхностные — не приносят практической пользы. Разберемся, какие принципы помогают найти золотую середину.

Основные принципы

• Принцип «необходимо и достаточно» — краеугольный камень эффективного архитектурного описания. Документ должен содержать ровно столько информации, сколько нужно для решения поставленных задач, и ни строкой больше. Это означает фокус на архитектурно значимых выборах — тех, которые влияют на нефункциональные требования, определяют границы компонентов или накладывают существенные ограничения на реализацию. Избыточная детализация создает иллюзию полноты, но на практике приводит к тому, что материалы перестают читать и поддерживать. Если в документе описано, что конкретный метод использует алгоритм сортировки пузырьком — это, скорее всего, избыточно. Если же объяснено, почему платформа использует event sourcing вместо традиционного CRUD — это архитектурно значимый выбор, заслуживающий подробного описания.
• Актуальность документации — не менее важный принцип. Устаревшие материалы хуже, чем их полное отсутствие, поскольку вводят в заблуждение и подрывают доверие к любым документам проекта. Поддержание актуальности достигается не героическими усилиями одного человека, а встраиванием документирования в процесс разработки. В DevOps-среде это может означать автоматическую генерацию части информации из кода, обязательное обновление документов как часть Definition of Done, или code review, включающий проверку соответствия описаний. Современные команды применяют концепцию «Documentation as Code» — хранят архивы в том же репозитории, что и код, используют платформы версионирования и автоматически генерируют актуальные версии при каждом изменении. Этот подход превращает поддержку документирования из отдельной задачи в естественную часть рабочего процесса.
• Учет разных точек зрения — принцип, заложенный в стандарт ISO/IEC 42010. Разные заинтересованные стороны смотрят на систему через призму своих задач и компетенций. Архитектор фокусируется на паттернах и принципах, разработчик — на деталях реализации, операционный персонал — на развертывании и мониторинге. Качественные материалы предоставляют различные представления (views) одной и той же архитектуры, каждое из которых отвечает на вопросы конкретной аудитории, не перегружая её ненужными деталями.

Критерии важности архитектурных элементов

Не все аспекты проекта требуют одинакового уровня документирования. Мы можем определить приоритеты, основываясь на влиянии элемента на общую архитектуру и сложности его понимания из кода:

Этот подход позволяет сфокусировать усилия на действительно важных аспектах. Вопрос не в том, чтобы задокументировать всё, а в том, чтобы задокументировать правильное — то, что критично для понимания архитектуры и не может быть легко выведено из кода.

Стандарты и шаблоны архитектурной документации

Документирование архитектуры — это не изобретение велосипеда с нуля. Отрасль разработки программного обеспечения выработала зрелые стандарты и шаблоны, которые воплощают десятилетия коллективного опыта. Использование проверенных подходов не только экономит время, но и обеспечивает единообразие, облегчающее коммуникацию между командами и организациями.

Международные стандарты

ISO/IEC 42010 (ранее известный как IEEE 1471) представляет собой фундаментальный международный стандарт для описания архитектуры систем и программного обеспечения. Он вводит концепцию архитектурных представлений (architectural views) — различных проекций одного и того же продукта, каждая из которых отражает интересы определенной группы стейкхолдеров. Ключевая идея заключается в том, что невозможно описать сложное ПО в одном документе, который был бы одинаково полезен и разработчику, и бизнес-аналитику, и системному администратору. ISO/IEC 42010 определяет метамодель для создания таких представлений и связывания их между собой.

IEEE-рекомендации по документированию архитектуры программного обеспечения предлагают практические руководства по структурированию архитектурных документов. Они акцентируют внимание на необходимости четко определять аудиторию каждого раздела материалов, использовать согласованную терминологию и обеспечивать трассируемость между требованиями и архитектурными решениями.

Модель 4+1 View Model, разработанная Филиппом Кручтеном, стала одним из наиболее влиятельных подходов к структурированию архитектурного описания. Она предлагает рассматривать архитектуру через пять взаимодополняющих представлений: логическое, процессное, физическое, разработки и сценариев использования. Символ «+1» подчеркивает особую роль сценариев — они служат связующим звеном, показывая, как другие представления работают вместе для реализации конкретных функций.

TOGAF (The Open Group Architecture Framework) и ArchiMate представляют собой более комплексные подходы, ориентированные на документирование не только программных, но и корпоративных архитектур в целом. TOGAF предлагает методологию разработки и управления архитектурой предприятия, включая процессы, роли и артефакты. ArchiMate — это визуальный язык моделирования для описания, анализа и визуализации архитектуры в различных доменах. Эти стандарты особенно востребованы в крупных организациях, где IT-системы должны согласовываться со сложными бизнес-стратегиями.

Готовые шаблоны и подходы

arc42 — это практичный и легковесный шаблон, получивший широкое признание в немецкоязычном пространстве и за его пределами. Он структурирован в виде двенадцати разделов, охватывающих все ключевые аспекты: от введения и контекста платформы до архитектурных решений и рисков. Преимущество arc42 — в его гибкости: разделы можно адаптировать под конкретный проект, опуская ненужные части или добавляя специфические элементы. Шаблон хорошо интегрируется с подходом «Documentation as Code» и поддерживает различные форматы вывода.

Architecture Decision Records (ADR) — минималистичный подход, завоевавший популярность в agile-командах. Вместо создания монолитного файла ADR предлагает фиксировать каждое значимое архитектурное решение в отдельном коротком документе. Каждая запись содержит контекст решения, само решение, его обоснование и предполагаемые последствия. ADR хранятся в репозитории вместе с кодом и версионируются аналогичным образом, что обеспечивает прозрачную историю эволюции архитектуры. Этот подход особенно эффективен для команд, работающих в динамичной среде, где архитектура постоянно развивается.

Software Architecture Document (SAD) и System Design Document (SDD) представляют собой более традиционные, комплексные шаблоны, часто используемые в enterprise-среде или в проектах с жесткими требованиями к описанию. Они предоставляют исчерпывающее изложение всех аспектов архитектуры в едином документе, включая цели, ограничения, различные представления платформы, решения по качеству и операционным аспектам.

Где какой шаблон подходит:

• arc42 — универсальный выбор для проектов среднего и крупного масштаба, где требуется структурированная, но не чрезмерно формальная документация.
• ADR — идеален для agile-команд, микросервисных архитектур и проектов с быстро меняющимися требованиями.
• SAD/SDD — необходим в enterprise-проектах, системах с высокими требованиями к безопасности или регулируемых отраслях.
• 4+1 View Model — эффективен для сложных распределенных систем, где важно показать различные аспекты архитектуры разным стейкхолдерам.
• TOGAF/ArchiMate — используется в крупных организациях для согласования IT-архитектуры с бизнес-стратегией.

Важно понимать, что выбор шаблона — это не вопрос догмы, а вопрос целесообразности. Многие успешные команды комбинируют подходы: например, используют arc42 как основную структуру документа и дополняют её ADR для фиксации отдельных решений. Гибкость и прагматизм здесь важнее формального следования стандарту.

Как структурировать архитектурную документацию

Правильная структура архитектурного описания — это не просто удобство для читателя, но и инструмент, который направляет процесс мышления архитектора. Хорошо организованный документ помогает не упустить критически важные аспекты и обеспечивает логичную последовательность изложения материала.

Обзор arc42 template

Шаблон arc42 заслуженно считается одним из наиболее продуманных и практичных подходов к структурированию описания. Разработанный немецкими архитекторами Гернотом Старке и Петером Хруше, он основан на многолетнем опыте реальных проектов и воплощает принцип «необходимо и достаточно».

Двенадцать секций arc42:

• Введение и цели — определяет назначение системы, ключевых стейкхолдеров и основные качественные цели.
• Ограничения — фиксирует архитектурные рамки, которые нельзя изменить (технологические, организационные, правовые).
• Контекст и область применения — показывает границы системы и её взаимодействие с внешним миром.
• Стратегия решения — описывает фундаментальные подходы и паттерны, формирующие архитектуру.
• Структурная декомпозиция — детализирует внутреннее устройство системы на уровне компонентов.
• Представление времени выполнения — объясняет поведение системы через сценарии взаимодействия компонентов.
• Представление развертывания — показывает физическую топологию и инфраструктуру.
• Сквозные концепции — описывает принципы, применяемые во всей системе (безопасность, логирование, обработка ошибок).
• Архитектурные решения — документирует ключевые выборы с обоснованием и альтернативами.
• Требования к качеству — конкретизирует нефункциональные требования и способы их достижения.
• Риски и технический долг — фиксирует известные проблемы и компромиссы.
• Глоссарий — определяет специфическую терминологию проекта.

Для чего нужен arc42:

Шаблон решает проблему «с чего начать» и «что не забыть». Вместо того чтобы размышлять над структурой документа, архитектор может сосредоточиться на содержании. Секции логически связаны между собой: контекст определяет границы, ограничения накладывают рамки на решения, стратегия определяет общий подход, который затем детализируется в структурной декомпозиции.

Как адаптировать под проект:

Arc42 создан как гибкий каркас, а не жесткая спецификация. Для небольших проектов можно объединить несколько секций или опустить те, которые не добавляют ценности. Например, в простом монолитном приложении секция «Представление развертывания» может быть минимальной, в то время как в микросервисной архитектуре она становится одной из важнейших.

Для enterprise-проектов, напротив, отдельные секции можно расширить дополнительными подразделами. Секцию «Сквозные концепции» часто дополняют детальным изложением паттернов безопасности, стратегий кэширования или подходов к интеграции с внешними системами.

Альтернативные структуры

IEEE Software Architecture Documentation предлагает подход, основанный на множественных представлениях (views). В отличие от arc42, который следует определенной последовательности секций, IEEE-подход строится вокруг создания различных проекций архитектуры: модульного представления, представления выполнения и развертывания. Каждое документируется независимо, но затем связывается с другими через отношения трассируемости. Этот подход эффективен для сложных решений, где различным стейкхолдерам требуются принципиально разные взгляды на архитектуру.

Модель 4+1 организует материалы вокруг пяти координированных представлений. Преимущество этого подхода — в явном выделении различных аспектов архитектуры и связывании их через сценарии использования. Логическое представление описывает функциональность с точки зрения объектной модели, процессное — параллелизм и синхронизацию, представление разработки — организацию кода, физическое — развертывание, а сценарии демонстрируют, как все это работает вместе для реализации конкретных требований.

Собственные корпоративные шаблоны часто развиваются в крупных организациях на основе стандартных подходов, но адаптированных под специфику отрасли или внутренние процессы. Финансовые организации могут требовать детального описания мер безопасности и аудита, телекоммуникационные компании — фокусироваться на производительности и масштабируемости, а проекты в регулируемых отраслях — включать разделы по соответствию нормативным требованиям.

Вне зависимости от выбранной структуры, критически важно соблюдать принцип последовательности: документ должен вести читателя от общего к частному, от контекста к деталям, от проблемы к решению. Хаотичное изложение, даже если оно содержит всю необходимую информацию, резко снижает ценность материалов.

Методы визуализации архитектуры ПО

Диаграммы в архитектурном описании — это не просто украшение или дань традиции. Они решают фундаментальную проблему: человеческий мозг воспринимает визуальную информацию на порядки быстрее текстовой. Хорошо составленная диаграмма может за несколько секунд передать понимание, на объяснение которого текстом потребовались бы страницы. Однако существует множество нотаций и подходов к визуализации — от классического UML до современных специализированных методов. Разберемся, какие инструменты использовать и когда.

C4 Model — основной современный стандарт

Модель C4, разработанная Саймоном Брауном, представляет собой прагматичный подход к визуализации архитектуры программного обеспечения, который решает главную проблему традиционных диаграмм — избыточную сложность и отсутствие последовательных уровней абстракции.

Четыре уровня C4:

• Context (Контекст) — самый высокоуровневый взгляд, показывающий систему как черный ящик в окружении пользователей и внешних систем. Эта диаграмма отвечает на вопрос: «Что делает продукт и с кем он взаимодействует?» Она понятна даже нетехническим стейкхолдерам и служит отправной точкой для углубленного изучения.
• Containers (Контейнеры) — раскрывает внутреннее устройство продукта на уровне развертываемых единиц: веб-приложений, баз данных, микросервисов, мобильных программ. Здесь «контейнер» — это не Docker-контейнер, а любой исполняемый компонент или хранилище данных. Диаграмма показывает основные технологические решения и протоколы взаимодействия между контейнерами.
• Components (Компоненты) — детализирует внутреннее устройство отдельного контейнера, показывая основные структурные блоки и их взаимодействие. На этом уровне становятся видны ключевые абстракции: сервисы, контроллеры, репозитории, слушатели событий.
• Code (Код) — опциональный уровень, показывающий детали реализации конкретного компонента через диаграммы классов или схожие нотации. В большинстве случаев этот уровень избыточен, поскольку современные IDE позволяют эффективно навигировать по коду.

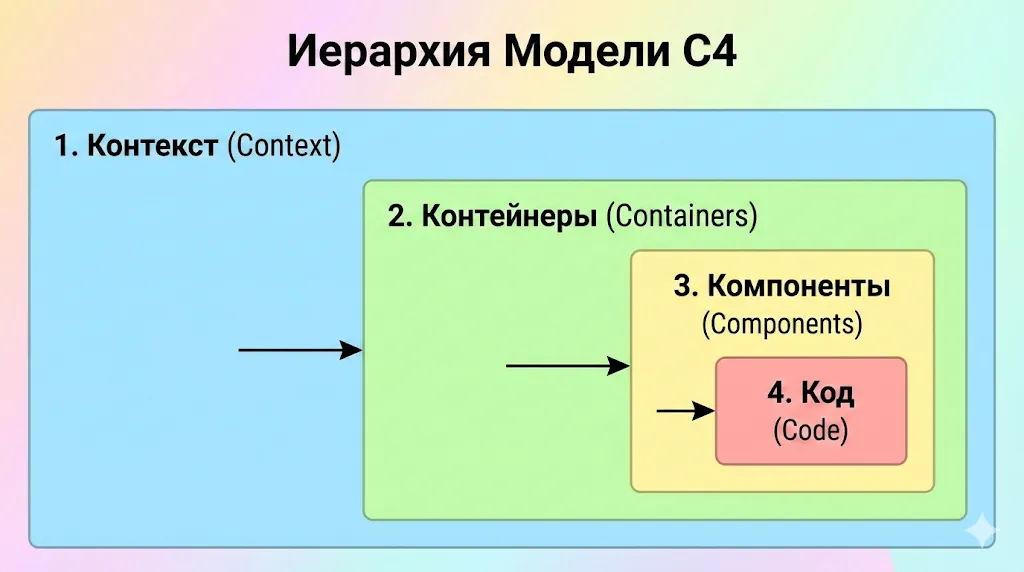

Иллюстрация демонстрирует принцип вложенности в модели C4. Мы переходим от общего контекста к контейнерам, затем к компонентам и, наконец, к коду, детализируя архитектуру на каждом шаге.

Почему C4 превосходит альтернативы для командной коммуникации:

Модель C4 решает проблему, с которой сталкиваются многие архитекторы при использовании традиционного UML — там нет четкого разделения на уровни абстракции. Разработчик может создать диаграмму компонентов, но что именно считать компонентом? Логический модуль? Развертываемый артефакт? Класс? C4 устраняет эту неоднозначность, предлагая иерархию с четкими определениями на каждом уровне.

Кроме того, C4 намеренно минималистична в нотации. Вместо десятков различных типов стрелок и фигур используется ограниченный набор простых обозначений, что делает диаграммы доступными для широкой аудитории. Менеджер проекта легко поймет Context Diagram, не изучая спецификацию UML.

Модель естественно масштабируется: для небольших проектов достаточно двух уровней, для сложных распределенных архитектур можно детализировать каждый контейнер отдельной диаграммой компонентов. Это позволяет управлять сложностью без потери целостности представления.

UML — классика для анализа и проектирования

Unified Modeling Language остается мощным инструментом, несмотря на появление более специализированных нотаций. UML предлагает богатый набор типов диаграмм, но для архитектурного описания особенно полезны несколько из них.

Диаграммы классов эффективны для представления статической структуры продукта на детальном уровне. Они показывают сущности предметной области, их атрибуты, методы и отношения. В контексте архитектурных материалов диаграммы классов обычно используются для моделирования ключевых абстракций, а не для исчерпывающего описания всей кодовой базы. Фокус — на концептуально важных классах, которые воплощают бизнес-логику или критические паттерны.

Диаграммы компонентов визуализируют модульную структуру системы и зависимости между компонентами. В отличие от диаграмм классов, они работают на более высоком уровне абстракции, показывая крупные строительные блоки. Особенно полезны для демонстрации слоистой архитектуры, плагинных систем или модульных монолитов.

Диаграммы последовательностей незаменимы для объяснения динамического поведения — того, как компоненты взаимодействуют во времени для реализации конкретного сценария. Они особенно эффективны при документировании сложных потоков обработки, таких как распределенные транзакции, асинхронная обработка сообщений или многошаговые бизнес-процессы. Диаграмма последовательности отвечает на вопрос не «из чего состоит система», а «как она работает».

Другие виды диаграмм

Помимо C4 и UML, в арсенале архитектора есть специализированные нотации для конкретных задач:

• BPMN (Business Process Model and Notation) — стандарт для моделирования бизнес-процессов, позволяющий детально описать последовательность действий, точки принятия решений, параллельные потоки и обработку исключений. Особенно востребован в системах, где архитектура тесно связана с бизнес-процессами.
• DFD (Data Flow Diagrams) — диаграммы потоков данных, фокусирующиеся на движении информации через систему и её трансформациях. Полезны для систем обработки данных, ETL-процессов и аналитических платформ.
• Event Storming — коллаборативная техника моделирования, использующая стикеры для визуализации событий в системе, их источников и последствий. Незаменима при проектировании архитектур, управляемых событиями (Event-Driven Architecture).
• ArchiMate — язык моделирования корпоративных архитектур, предоставляющий единообразную нотацию для описания бизнес-, приложения- и технологического уровней. Используется преимущественно в enterprise-среде для согласования IT-стратегии с бизнес-целями.
• ER-диаграммы (Entity-Relationship) — классический инструмент для моделирования структуры данных, показывающий сущности, их атрибуты и связи. Остаются актуальными для документирования схем баз данных и моделей данных.

Выбор метода визуализации зависит от конкретной задачи и аудитории. Для общего обзора системы подходит C4, для детального проектирования компонентов — UML, для согласования с бизнесом — BPMN. Мастерство архитектора заключается в умении выбрать правильный инструмент визуализации для каждой ситуации, не перегружая материалы избыточными диаграммами.

Инструменты для документирования архитектуры

Выбор правильных инструментов для документирования архитектуры — это не вопрос личных предпочтений, а стратегическое решение, влияющее на то, будут ли материалы живым активом или мертвым грузом. Современные инструменты позволяют интегрировать описания в процесс разработки настолько тесно, что их поддержание перестает быть отдельной обременительной задачей.

Инструменты визуализации (диаграммы как код)

Концепция «диаграммы как код» (Diagrams as Code) революционизировала подход к визуализации архитектуры. Вместо того чтобы рисовать диаграммы в графических редакторах, где каждое изменение требует ручного перемещения элементов и стрелок, мы описываем структуру системы в текстовом формате, а диаграмма генерируется автоматически. Преимущества очевидны: версионирование через Git, возможность code review изменений в диаграммах, автоматическая генерация в процессе CI/CD.

PlantUML — один из наиболее зрелых и функциональных инструментов в этой категории. Он поддерживает широкий спектр типов диаграмм: от UML (классы, компоненты, последовательности) до специализированных нотаций вроде диаграмм Ганта или mind maps. Синтаксис PlantUML достаточно прост для быстрого освоения, но при этом предоставляет гибкость для создания сложных диаграмм. Инструмент интегрируется с большинством редакторов кода и систем документирования, что делает его универсальным выбором для команд любого размера.

Mermaid завоевал известность благодаря нативной поддержке в популярных платформах, включая GitHub, GitLab и многие wiki-системы. Его синтаксис еще более минималистичен, чем у PlantUML, что снижает порог входа для разработчиков. Mermaid особенно эффективен для создания  блок-схем и диаграмм последовательностей и состояний. Возможность встраивать Mermaid-диаграммы прямо в Markdown-файлы делает его идеальным для проектов, где материалы хранятся в репозитории.

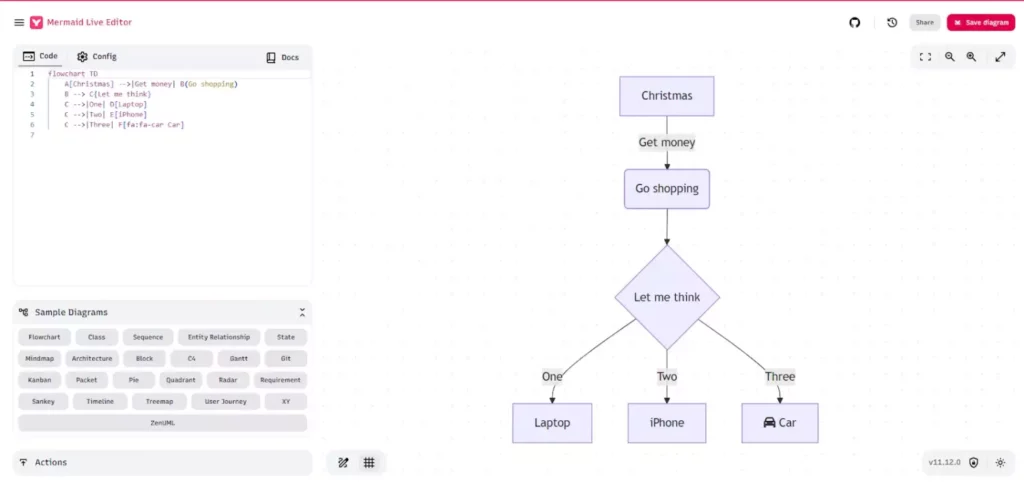

Пример архитектуры в Mermaid.

Structurizr DSL представляет собой специализированный язык для описания архитектуры в модели C4. Созданный автором самой модели C4 Саймоном Брауном, инструмент позволяет описать архитектуру один раз и автоматически генерировать диаграммы всех четырех уровней: контекста, контейнеров, компонентов и кода. Это устраняет проблему рассогласования между различными представлениями — изменение в модели автоматически отражается на всех диаграммах. Structurizr особенно ценен для крупных проектов с множественными представлениями архитектуры.

Graphviz — ветеран среди инструментов визуализации графов, использующий язык DOT для описания диаграмм. Хотя его синтаксис менее интуитивен, чем у более современных альтернатив, Graphviz предоставляет мощные алгоритмы автоматического размещения элементов, что критично для больших и сложных диаграмм. Многие другие инструменты используют Graphviz как движок рендеринга под капотом.

Инструменты генерации документации

Создание диаграмм — это лишь часть задачи. Нам нужны инструменты, которые объединяют текст, диаграммы, код и метаданные в единый, удобный для навигации документ.

Sphinx — мощная платформа документирования, изначально созданная для Python-проектов, но успешно применяемая для описания архитектуры на любых языках. Sphinx использует формат reStructuredText и поддерживает множество расширений для встраивания диаграмм, автоматического извлечения информации из кода и генерации различных форматов вывода (HTML, PDF, ePub). Его сильная сторона — в гибкости и расширяемости.

MkDocs предлагает более легковесную альтернативу, ориентированную на Markdown. Философия MkDocs — простота и скорость: минимальная конфигурация, интуитивный синтаксис, быстрая генерация статичных сайтов с материалами. Инструмент идеален для команд, которым нужен современный, адаптивный сайт с описанием без сложной настройки. Темы вроде Material for MkDocs обеспечивают профессиональный внешний вид из коробки.

AsciiDoctor — процессор документов, работающий с форматом AsciiDoc, который объединяет простоту Markdown с расширенными возможностями, необходимыми для технических материалов. AsciiDoc поддерживает сложные структуры (таблицы, примечания, врезки), условное включение контента и мощную систему атрибутов. AsciiDoctor особенно популярен в немецкоязычном сообществе и часто используется вместе с шаблоном arc42.

docToolChain — специализированная платформа для документирования архитектуры, построенная поверх AsciiDoctor и интегрирующая множество инструментов визуализации. Она обеспечивает автоматическую генерацию диаграмм из PlantUML и Structurizr, экспорт в различные форматы и интеграцию с процессом сборки проекта. docToolChain воплощает концепцию «Documentation as Code» в её наиболее зрелой форме.

Confluence от Atlassian — коммерческая wiki-платформа, широко используемая в корпоративной среде. В отличие от предыдущих инструментов, ориентированных на хранение материалов в репозитории, Confluence предоставляет веб-интерфейс для совместного редактирования. Это упрощает вовлечение нетехнических стейкхолдеров, но затрудняет версионирование и может приводить к отрыву описаний от кода.

Notion стремительно набирает популярность в реальных командах как универсальное рабочее пространство, объединяющее материалы, задачи и базы знаний. Его гибкая структура блоков и баз данных позволяет создавать как простые документы, так и сложные взаимосвязанные системы знаний. Однако Notion, как и Confluence, работает вне репозитория, что создает риск рассогласования описаний с кодом.

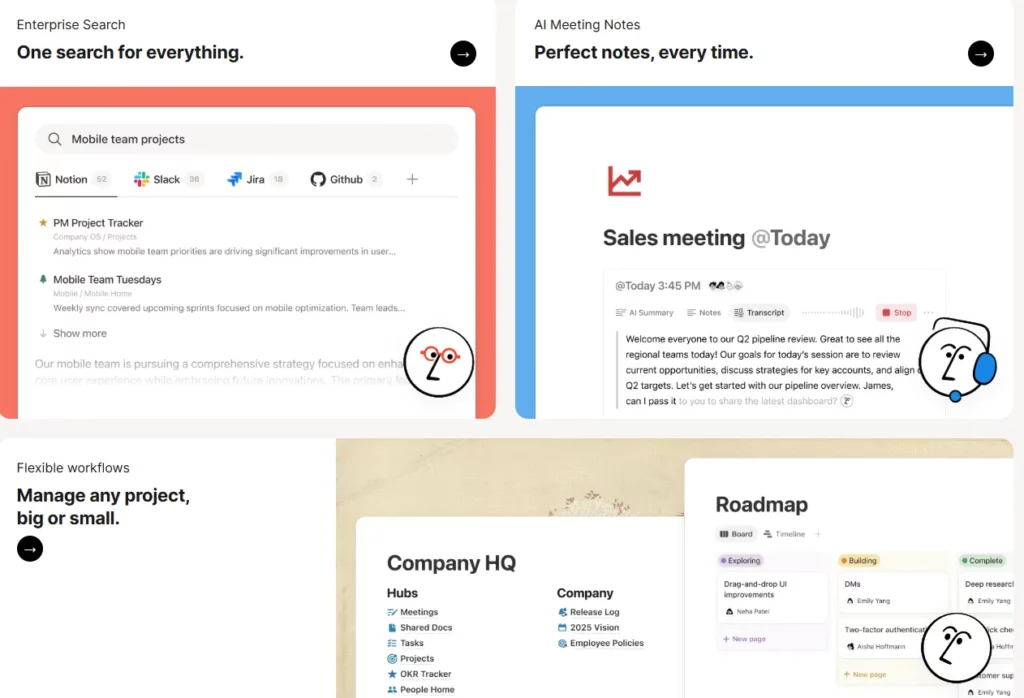

Интерфейс Notion. Скриншот с официального саайта.

Выбор инструментов зависит от культуры команды и методологии разработки. Команды, исповедующие DevOps и Infrastructure as Code, естественным образом склоняются к связке Git + MkDocs/Sphinx + PlantUML/Mermaid. Организации с устоявшимися процессами и сложной иерархией стейкхолдеров могут предпочесть Confluence. Главное — осознанный выбор, основанный на понимании компромиссов.

Интеграция документации в процесс разработки

Самое красивое и подробное архитектурное описание бесполезно, если оно устаревает через неделю после создания. Традиционный подход — назначить ответственного за материалы или выделить время в конце спринта на их обновление — неизменно проваливается. Документирование превращается в обузу, которую все игнорируют. Решение этой проблемы лежит не в усилении дисциплины, а в изменении самого подхода: описания должны стать естественной частью процесса разработки, а не отдельной задачей.

Documentation as Code

Концепция «Documentation as Code» предполагает применение к материалам тех же практик и инструментов, что и к программному коду. Это не просто модный слоган, а фундаментальное изменение философии документирования.

Хранение описаний в репозитории — первый и критически важный шаг. Когда материалы живут рядом с кодом в том же Git-репозитории, они автоматически версионируются, становятся частью истории изменений и подчиняются тем же процессам контроля. Разработчик, создающий новый компонент, видит документы в том же контексте, где работает с кодом. Это психологически снижает барьер для их обновления — не нужно переключаться в другую платформу, искать нужный раздел в Confluence или открывать тяжелый графический редактор.

Структура типичного проекта с Documentation as Code выглядит примерно так: в корне репозитория находится папка docs/, содержащая Markdown или AsciiDoc файлы, папка с диаграммами в формате PlantUML или Structurizr DSL, и конфигурационный файл для генератора материалов (MkDocs, Sphinx). Любое изменение в этих файлах проходит через те же процессы ревью и интеграции, что и изменения в коде.

CI/CD для автоматической генерации превращает исходные файлы в готовый продукт без участия человека. При каждом коммите в основную ветку pipeline автоматически запускает генерацию диаграмм из PlantUML, компиляцию описаний в HTML, запуск проверок на битые ссылки и публикацию результата на внутренний сервер. Разработчик просто обновляет текстовые файлы — всё остальное происходит автоматически.

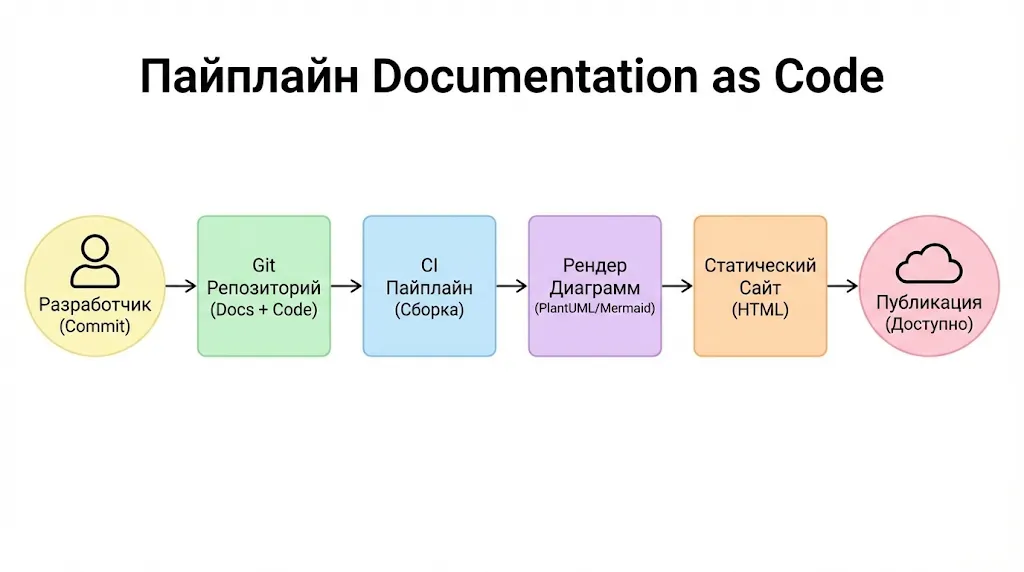

Блок-схема показывает автоматизированный процесс обновления документации. Изменение в коде или текстовых файлах запускает CI/CD пайплайн, который рендерит диаграммы, собирает статический сайт и публикует его.

Этот подход устраняет проблему «забыл обновить диаграмму» — если архитектура изменилась, описание в DSL обновляется вместе с кодом, и новая версия диаграммы генерируется автоматически. Невозможна ситуация, когда код соответствует одной версии архитектуры, а диаграммы показывают другую.

Code Review как точка обновления материалов — наиболее эффективный механизм поддержания актуальности. Когда pull request вносит значимое архитектурное изменение, рецензент проверяет не только корректность кода, но и соответствие описания. Если добавлен новый микросервис — должна быть обновлена диаграмма контейнеров C4. Если изменился протокол взаимодействия — должна быть обновлена спецификация API. Если принято архитектурное решение — должен быть создан соответствующий ADR.

Такой подход делает обновление материалов не отдельной задачей, а естественным критерием завершенности изменения. Code review превращается из проверки синтаксиса в обсуждение архитектурных последствий, видимых через призму описаний.

Практики Agile / DevOps для поддержки документации

Agile и DevOps методологии изначально скептически относились к «тяжелым» материалам, ассоциируя их с waterfall-процессами. Однако зрелые команды научились адаптировать документирование к итеративной разработке.

Документирование как часть Definition of Done — ключевая практика. User story или задача считается завершенной только тогда, когда соответствующие материалы обновлены. Это не означает написание романов для каждого тикета — критерий применяется избирательно, к архитектурно значимым изменениям. Добавили новый паттерн обработки событий? Обновили секцию «Сквозные концепции» в arc42. Изменили структуру данных? Обновили ER-диаграмму. Приняли решение об использовании новой технологии? Создали ADR.

Автоматизация обновлений там, где это возможно, радикально снижает нагрузку на команду. Диаграммы зависимостей между модулями можно генерировать из структуры кода. API-описания создаются из аннотаций в коде через Swagger/OpenAPI. Метрики архитектурного соответствия вычисляются инструментами вроде ArchUnit. Чем больше информации извлекается автоматически, тем меньше ручной работы требуется для поддержания актуальности.

Распределение ответственности предотвращает ситуацию, когда документирование становится обязанностью одного человека. В зрелых командах каждый разработчик несет ответственность за описание своих изменений. Архитектор задает структуру и стандарты, но не пишет всё сам. Product owner участвует в формулировании контекста и целей продукта. DevOps-инженеры документируют топологию развертывания. Такое распределение не только снижает нагрузку, но и повышает качество — каждый раздел пишется тем, кто лучше всего разбирается в соответствующей области.

Регулярные сессии по ревью и актуализации архитектурных материалов — еще одна полезная практика. Раз в квартал команда выделяет время на критическую оценку: что устарело, что упущено, что избыточно. Это не героическое усилие по переписыванию всего с нуля, а постепенная инкрементальная работа по поддержанию порядка.

Главный секрет успешной интеграции документирования в процесс разработки — сделать её дешевой и естественной, а не дорогой и искусственной. Когда обновление описаний требует минимальных усилий и происходит в том же контексте, где ведется разработка, оно перестает восприниматься как обуза и становится нормальной частью профессиональной работы.

Что именно должно быть задокументировано в архитектуре

Один из наиболее частых вопросов, с которым сталкиваются архитекторы: «Что конкретно писать в материалах?» Слишком часто документирование превращается либо в исчерпывающее описание каждой детали (что делает документ нечитаемым), либо в поверхностные общие фразы (что делает его бесполезным). Разберемся, какие элементы действительно заслуживают места в архитектурном описании.

• Контекст системы — отправная точка любых архитектурных материалов. Здесь мы определяем границы проекта и его взаимодействие с внешним миром: какие пользователи или другие платформы являются источниками запросов, какие внешние сервисы используются, какие данные поступают извне и уходят наружу. Контекстная диаграмма показывает продукт как черный ящик в его окружении, отвечая на вопрос «что находится внутри нашей ответственности, а что — снаружи». Без четкого определения границ невозможно осмысленно обсуждать архитектуру — каждый будет иметь в виду разный периметр.
• Функциональные требования в архитектурном описании присутствуют не в форме детальных user stories, а как изложение ключевых возможностей продукта, которые определяют его структуру. Мы фиксируем основные сценарии использования, которые повлияли на архитектурные решения. Например, требование «платформа должна обрабатывать заказы» слишком общее, но «она должна обеспечивать атомарность операций заказа в распределенной среде» — это функциональное требование, имеющее прямые архитектурные последствия.
• Нефункциональные требования — пожалуй, наиболее критичный элемент архитектурных материалов. Именно они определяют выбор паттернов, технологий и структуры продукта. Требования к производительности, масштабируемости , доступности, безопасности, отказоустойчивости — всё это должно быть явно задокументировано с конкретными метриками. Расплывчатые формулировки вроде «решение должно быть быстрым» не имеют ценности — нужны измеримые критерии.
• Архитектурные решения составляют сердце материалов. Для каждого значимого выбора мы фиксируем: какую проблему решали, какие альтернативы рассматривали, почему выбрали именно этот подход, какие компромиссы приняли. Формат ADR (Architecture Decision Records) идеально подходит для этой задачи. Использование микросервисной архитектуры вместо монолита, выбор между синхронным REST и асинхронным обменом сообщениями, предпочтение eventual consistency вместо строгой согласованности — всё это требует документирования с обоснованием.
• Схемы взаимодействия показывают, как компоненты работают вместе для реализации ключевых сценариев. Диаграммы последовательностей демонстрируют поток управления и данных во времени, выявляя узкие места, точки отказа и сложные зависимости. Особенно важно документировать нестандартные или асинхронные потоки взаимодействия, которые сложно понять из кода.
• Интерфейсы и контракты между компонентами должны быть документированы с максимальной детализацией. API-спецификации, форматы сообщений, протоколы взаимодействия, схемы событий — это те элементы, от точности которых зависит возможность независимой разработки и интеграции. В микросервисных архитектурах документирование контрактов критично для предотвращения breaking changes и обеспечения обратной совместимости.
• Структура данных включает концептуальные модели предметной области, схемы баз данных, форматы хранения. Мы документируем не все таблицы и поля (это задача database schema), а ключевые сущности, их связи и принципы организации данных. Если используется event sourcing — документируем структуру событий и агрегатов. Если применяется CQRS — разделение на command и query models.
• Технологический стек с обоснованием выбора каждой значимой технологии. Не просто «используем PostgreSQL», а «выбрали PostgreSQL вместо MongoDB из-за требований к транзакционности и сложных JOIN-запросов; версия 14.x из-за поддержки JSON-операторов; планируем миграцию на версию 15 для улучшения производительности партиционирования». Указание версий критично — через год команда должна понимать, на каких предположениях основана текущая конфигурация.
• Ограничения — внешние и внутренние факторы, которые повлияли на архитектуру, но не могли быть изменены. Это могут быть технологические ограничения (необходимость интеграции с legacy-системой на COBOL), организационные (запрет на использование публичных облаков), правовые (требования к резидентности данных), бюджетные (лимит на инфраструктуру). Документирование ограничений объясняет, почему архитектура именно такая, а не идеальная.
• Риски и известный технический долг должны быть зафиксированы явно. Если мы приняли компромиссное решение из-за сжатых сроков, если существует потенциальная проблема масштабируемости, если часть продукта построена на устаревающей технологии — это должно быть документировано. Скрывать риски бессмысленно; гораздо разумнее зафиксировать их с планом митигации или обоснованием приемлемости.

Ключевой принцип: документируем то, что критично для понимания архитектуры и не очевидно из кода. Код говорит «как», документы объясняют «почему», «зачем» и «какие последствия».

Лучшие практики документирования архитектуры ПО

Зрелые команды выработали набор практик, превращающих документирование из формальной обязанности в эффективный инструмент. Эти практики основаны на многолетнем опыте реальных проектов и помогают избежать типичных ловушек.

• Минимально достаточная детализация — документируйте ровно столько, сколько необходимо для решения задач коммуникации и передачи знаний, но не больше. Избыточные материалы создают иллюзию полноты, но на практике становятся обузой, которую никто не читает и не поддерживает. Фокусируйтесь на архитектурно значимых решениях — тех, которые влияют на нефункциональные требования, определяют границы компонентов или создают долгосрочные обязательства. Детали реализации, которые могут быть изменены без влияния на общую структуру, не заслуживают места в архитектурном описании.
• Ориентированность на стейкхолдеров — создавайте различные представления одной и той же архитектуры для разных аудиторий. Бизнес-заказчику нужна контекстная диаграмма, показывающая место продукта в бизнес-процессах. Разработчику — детальные схемы компонентов и их взаимодействия. DevOps-инженеру — топология развертывания и конфигурация инфраструктуры. Не пытайтесь создать один универсальный документ для всех — это приводит к компромиссам, делающим его бесполезным для каждой из групп. Структурируйте материалы так, чтобы каждый стейкхолдер мог быстро найти релевантную информацию, не продираясь через технические детали или, наоборот, поверхностные описания.
• Живые документы, а не статичные PDF — архивы должны быть динамичными и легко обновляемыми. Статичные PDF-файлы устаревают в момент создания и превращаются в исторические артефакты, не отражающие реальность. Используйте форматы, позволяющие быстрое редактирование и автоматическую публикацию: Markdown, AsciiDoc, wiki-страницы с версионированием. Интегрируйте материалы в процесс разработки через репозиторий и CI/CD, чтобы каждое изменение в коде автоматически отражалось в документах. Обеспечьте простой доступ к актуальной версии через внутренний портал или GitHub Pages.
• Диаграммы как код — описывайте визуальные представления архитектуры в текстовом формате (PlantUML, Mermaid, Structurizr DSL) вместо рисования в графических редакторах. Это обеспечивает версионирование диаграмм вместе с кодом, возможность code review визуальных изменений, автоматическую генерацию актуальных схем в процессе сборки. Когда диаграмма описана кодом, её обновление становится таким же простым, как правка нескольких строк, а не мучительной перетаскиванием элементов в Visio или draw.io. Кроме того, текстовое описание можно использовать для автоматической валидации соответствия архитектуры и реализации.
• История решений через ADR — ведите Architecture Decision Records для всех значимых архитектурных выборов. Каждый ADR фиксирует контекст решения, рассмотренные альтернативы, принятый подход и его последствия. Это создает прозрачную историю эволюции продукта и предотвращает повторное обсуждение уже решенных вопросов. Через полгода, когда кто-то спросит «почему мы выбрали Kafka вместо RabbitMQ», ADR даст исчерпывающий ответ, включая обстоятельства, которые повлияли на выбор. Храните ADR в репозитории рядом с кодом, используйте простую нумерацию и чёткую структуру.
• Автоматизация везде, где возможно — генерируйте API-описания из аннотаций в коде, извлекайте метрики из исходников, автоматически проверяйте соответствие архитектуре через ArchUnit или подобные инструменты. Чем меньше ручной работы требует поддержание актуальности, тем выше вероятность, что материалы будут соответствовать реальности.
• Регулярный ревью и рефакторинг описаний — как и код, они нуждаются в периодической ревизии. Выделяйте время на удаление устаревших разделов, улучшение структуры, устранение противоречий. Документирование — это живой организм, требующий ухода, а не памятник, установленный однажды и навсегда.

Примеры структуры документации для реальных проектов

Теория становится понятнее через практические примеры. Рассмотрим две типичные структуры архитектурного описания, которые хорошо зарекомендовали себя в реальных проектах. Эти подходы не являются единственно правильными, но представляют собой проверенные отправные точки, которые можно адаптировать под специфику конкретной системы.

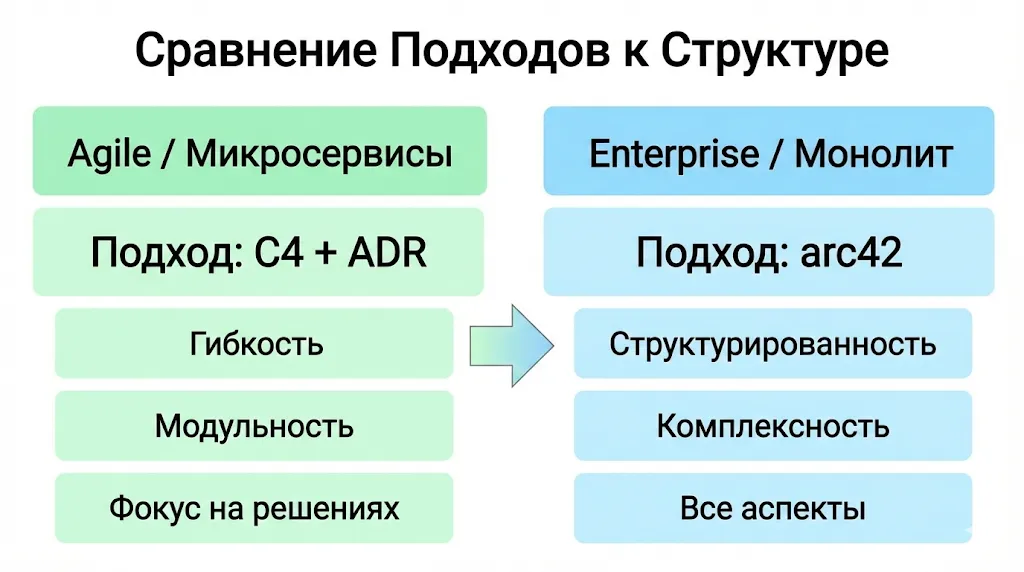

Вариант 1 — по C4 + ADR

Этот тип идеально подходит для agile-команд, работающих над микросервисными или распределенными системами. Он сочетает визуальную ясность модели C4 с исторической прослеживаемостью решений через ADR.

Структура документации:

• README.md — точка входа с общим описанием проекта, инструкциями по запуску и навигацией по документации.
• docs/context/ — диаграммы уровня Context, показывающие систему в окружении пользователей и внешних систем.
• docs/containers/ — диаграммы уровня Containers с описанием основных развертываемых компонентов, технологий и протоколов взаимодействия.
• docs/components/ — детализация внутренней структуры ключевых контейнеров на уровне компонентов.
• docs/deployment/ — схемы физической топологии, конфигурация окружений (dev, staging, production).
• docs/decisions/ — каталог Architecture Decision Records, организованный по хронологии или тематике.

1. ADR-001-выбор-базы-данных.md.
2. ADR-002-паттерн-обмена-сообщениями.md.
3. ADR-003-стратегия-аутентификации.md.

• docs/apis/ — спецификации API в формате OpenAPI/Swagger, примеры запросов и ответов.
• docs/data/ — модели данных, схемы событий, форматы сообщений.
• docs/quality-attributes/ — описание подходов к обеспечению нефункциональных требований (производительность, безопасность, отказоустойчивость).
• docs/runbook/ — операционная документация для поддержки в production.

Преимущество этой структуры — в её модульности и инкрементальности. Новый компонент добавляется в решение — создается соответствующая диаграмма компонентов. Принимается архитектурное решение — добавляется новый ADR. Материалы растут органично вместе с продуктом, без необходимости переписывания больших монолитных документов.

Вариант 2 — по arc42

Этот тип подходит для проектов, требующих более структурированного и комплексного описания — enterprise-систем, проектов с множественными стейкхолдерами или решений в регулируемых отраслях.

Структура документации:

• 01-введение-и-цели.md — назначение системы, ключевые стейкхолдеры, качественные цели.
• 02-ограничения.md — технологические, организационные, правовые и бюджетные ограничения.
• 03-контекст-и-область.md — границы системы, внешние интерфейсы, пользователи.
• 04-стратегия-решения.md — фундаментальные архитектурные подходы и паттерны.
• 05-структурная-декомпозиция.md — иерархическое разбиение системы на подсистемы и компоненты.

1. Диаграммы компонентов.
2. Описание интерфейсов.
3. Распределение ответственности.

• 06-runtime-view.md — сценарии взаимодействия компонентов.

1. Диаграммы последовательностей для ключевых use cases.
2. Обработка событий и исключительных ситуаций.

• 07-deployment-view.md — физическая архитектура, топология сети, инфраструктура.
• 08-crosscutting-concepts.md — сквозные концепции, применяемые во всей системе.

1. Паттерны безопасности.
2. Логирование и мониторинг.
3. Обработка ошибок.
4. Управление транзакциями.

• 09-architectural-decisions.md — ключевые решения с обоснованием (может быть структурирован как набор ADR).
• 10-quality-requirements.md — дерево характеристик, сценарии качества, метрики.
• 11-risks-and-technical-debt.md — известные риски, технический долг, планы митигации.
• 12-glossary.md — определения терминов предметной области и технических понятий.

Структура arc42 обеспечивает комплексное покрытие всех аспектов архитектуры. Каждый раздел отвечает на конкретные вопросы и может развиваться независимо. Для небольших проектов некоторые разделы можно объединить или сократить, для крупных — детализировать дополнительными подразделами.

Визуальное сравнение двух популярных подходов к структурированию документации. Подход C4 + ADR (слева) лучше подходит для гибких команд и микросервисов, в то время как arc42 (справа) предлагает более комплексное решение для корпоративных систем.

Независимо от выбранной структуры, критически важно поддерживать согласованность навигации и единообразие формата. Читатель должен легко находить нужную информацию, понимая логику организации документа. Правильная структура — это не просто порядок разделов, а карта, помогающая ориентироваться в сложности архитектуры.

Заключение

Архитектурная документация — это не бюрократическая формальность и не дань традиции, а стратегический актив, который определяет успех проекта в долгосрочной перспективе. Мы рассмотрели, как превратить документирование из обременительной обязанности в естественную часть процесса разработки. Подведем итоги:

• Архитектурная документация фиксирует ключевые решения. Это помогает команде понимать не только устройство системы, но и причины выбора конкретных подходов.
• Документирование архитектуры улучшает коммуникацию между ролями. Разные участники проекта получают нужный уровень абстракции без погружения в лишние детали.
• Качественное описание архитектуры ускоряет онбординг новых специалистов. Структурированное представление системы сокращает время адаптации и снижает количество ошибок.
• Использование стандартов и шаблонов делает архитектурные материалы понятными и единообразными. Это упрощает масштабирование команды и передачу знаний.
• Визуализация архитектуры через модели и диаграммы повышает скорость восприятия информации. Схемы помогают быстрее увидеть связи между компонентами и узкие места системы.
• Подход documentation as code поддерживает актуальность материалов. Хранение документации в репозитории и интеграция в CI/CD делают её частью рабочего процесса.
• Фиксация архитектурных решений через ADR сохраняет историю развития системы. Это снижает риск повторного обсуждения уже принятых технических решений.
• Архитектурная документация становится стратегическим активом проекта. Она снижает риски, повышает предсказуемость разработки и поддерживает долгосрочную устойчивость системы.

Если вы только начинаете осваивать профессию архитектора ПО или хотите систематизировать знания, рекомендуем обратить внимание на подборку курсов по архитектуре программного обеспечения. В них есть теоретическая и практическая часть, что помогает не только разобраться в принципах, но и применять их в реальных проектах.
