Что такое ER-диаграмма и зачем она нужна

ER-диаграмма (Entity-Relationship, или диаграмма «сущность-связь») — это схема, которая показывает, какие данные есть в системе и как они связаны друг с другом. По сути, это такая карта данных, которая помогает понять структуру будущей базы данных или существующего процесса до того, как вы начнете писать код или тратить бюджет на разработку.

Эти диаграммы активно используют системные аналитики, разработчики баз данных, бизнес-аналитики и проектировщики ПО. Применяются они везде — от проектирования интернет-магазинов до создания корпоративных систем учета. В общем, там, где есть данные и нужно понять, как они между собой дружат.

Зачем используются ER-диаграммы

Представьте, что вы решили построить дом, но вместо архитектурного плана у вас есть только смутное представление «хочу что-то с окнами и дверью». Примерно так выглядит разработка ПО без ER-диаграмм — можно, конечно, но велик шанс, что в итоге получится сарай вместо особняка.

Основные задачи, которые решают ER-диаграммы:

• Проектирование баз данных — помогают определить, какие таблицы нужны, какие поля в них должны быть и как они связаны. Без этого можно наделать дубликатов данных или, наоборот, потерять важные связи.
• Визуализация бизнес-процессов — показывают, как информация перемещается в компании. Например, как заказ клиента превращается в отгруженный товар через цепочку складов, менеджеров и курьеров.
• Согласование с заказчиком — когда нужно объяснить техническому директору, почему вам нужно три месяца на «простую» CRM-систему. Картинка работает лучше тысячи слов о нормализации данных.
• Документирование существующих систем — особенно полезно, когда вы приходите в компанию и обнаруживаете базу данных, которую никто не помнит как проектировали.
• Обучение новых сотрудников — гораздо проще показать схему, чем заставлять изучать SQL-дампы.

В общем, ER-диаграмма — это способ навести порядок в хаосе данных до того, как этот хаос станет критически дорогим для исправления.

Основные компоненты ER-диаграммы

Рассмотрим компоненты на примере классической нотации Питера Чена, где элементы имеют наглядное графическое представление. Другие нотации, которые мы обсудим ниже, изображают их иначе.

В ER-диаграммах, как и в хорошем детективе, есть три ключевых персонажа, без которых сюжет не складывается. Разберем каждого по отдельности — и заодно поймем, почему системные аналитики так любят рисовать квадратики и соединять их стрелочками.

Основные элементы ER-диаграммы:

Типы связей — то, где начинается настоящая магия:

• 1:1 (один к одному) — у каждого сотрудника один табельный номер, и каждый номер принадлежит только одному сотруднику. Скучно, но надежно.
• 1:N (один ко многим) — один клиент может сделать много заказов, но каждый заказ принадлежит только одному клиенту. Классика жанра.
• M:N (многие ко многим) — студенты могут записаться на несколько курсов, и каждый курс может посещать много студентов. Здесь уже начинается веселье с промежуточными таблицами.

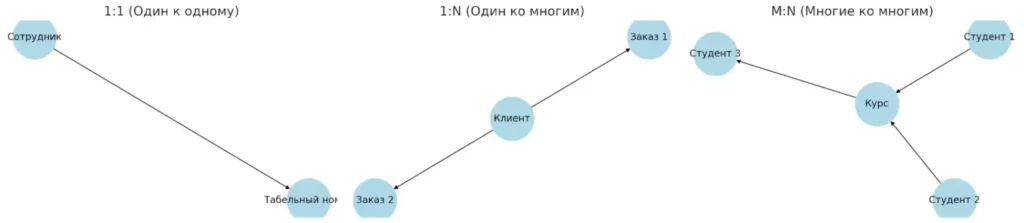

Диаграмма иллюстрирует три базовых типа связей: один к одному, один ко многим и многие ко многим. Это ключевые конструкции при проектировании логической структуры базы данных и при чтении ER-диаграмм.

Понимание этих трех китов позволяет читать ER-диаграммы как открытую книгу — и, что важнее, не наделать глупых ошибок при проектировании.

Виды ER-моделей

Как и в архитектуре, где сначала рисуют общий эскиз здания, потом детальный план с размерами, а в конце — чертежи для прораба, ER-модели тоже бывают разного уровня детализации. И каждый уровень решает свои задачи — от «а что мы вообще строим?» до «где именно поставить сервер».

Концептуальная модель

Это уровень «высокого полета» — здесь мы определяем, что вообще есть в системе, не углубляясь в технические детали. Представьте, что вы объясняете идею проекта своей бабушке: «У нас будут клиенты, которые делают заказы, и товары, которые мы им отправляем».

На концептуальном уровне работает в основном системный аналитик с заказчиком. Никаких типов данных, индексов и прочих технических радостей — только сущности и их основные связи. Цель — убедиться, что все понимают проект одинаково.

Логическая модель

Здесь начинается детализация — к сущностям добавляются атрибуты, определяются ключевые поля, уточняются типы связей. Уже видно, что у клиента есть имя, телефон и email, а у заказа — дата, сумма и статус.

На этом уровне к работе подключаются разработчики и архитекторы баз данных. Модель становится достаточно детальной, чтобы по ней можно было начинать проектировать таблицы, но еще не привязана к конкретной СУБД.

Физическая модель

Самый приземленный уровень — здесь определяется, как именно данные будут храниться: какая СУБД, какие типы полей, индексы, ограничения. Тут уже видно, что поле «телефон» имеет тип VARCHAR(15), а «дата_создания» — DATETIME с автозаполнением.

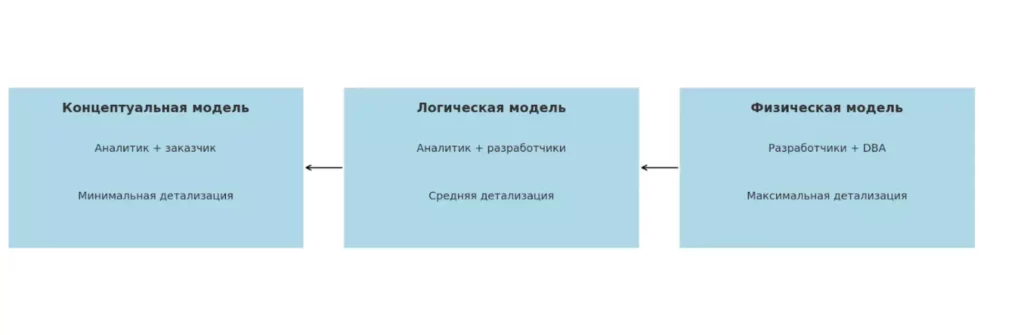

Визуализация показывает переход от концептуальной модели к логической и далее к физической. Каждый уровень соответствует своей роли в команде и степени детализации проекта.

Этим уровнем занимаются в основном разработчики и администраторы БД, системный аналитик уже больше консультирует, чем руководит процессом.

Основные нотации ER-диаграмм

Если ER-диаграмма — это язык для описания данных, то нотации — это разные диалекты этого языка. Как британский английский отличается от американского, так и нотации отличаются символами и способами изображения одних и тех же вещей. И да, споры о том, какая нотация лучше, могут длиться часами — почти как религиозные войны между поклонниками разных фреймворков.

Нотация Чена (классическая)

Самая старая и, пожалуй, самая понятная нотация — её еще называют «академической». Создана Питером Ченом в 1970-х, и с тех пор практически не изменилась. Здесь все просто и логично: прямоугольники для сущностей, овалы для атрибутов, ромбы для связей.

Преимущества: интуитивно понятна даже далеким от IT людям, отлично подходит для презентаций заказчику, легко рисуется от руки на доске.

Недостатки: занимает много места (особенно когда атрибутов много), выглядит громоздко в сложных моделях.

Когда использовать: концептуальные модели, презентации для бизнеса, обучение основам проектирования БД.

Нотация Мартина (Crow’s Foot)

Более компактная и практичная нотация, которую еще называют «воронья лапка» из-за характерного вида соединительных линий. Атрибуты записываются прямо в прямоугольнике сущности, а связи показываются специальными символами на концах линий.

Преимущества: компактность, четкое отображение кардинальности связей, удобна для сложных моделей.

Недостатки: требует времени на изучение символов, может показаться слишком техничной для неподготовленной аудитории.

Когда использовать: логические модели, работа с разработчиками, детальное проектирование БД.

Нотация IDEF1X

Формализованная нотация, разработанная для государственных стандартов США. Строгая, подробная, с четкими правилами оформления. Сейчас используется редко — слишком сложна для большинства задач.

Преимущества: максимальная формализация, подходит для критически важных систем.

Недостатки: сложна в изучении и использовании, избыточна для большинства проектов.

Когда использовать: крупные корпоративные системы, проекты с высокими требованиями к документации.

В реальности большинство аналитиков использует гибридный подход — берут элементы из разных нотаций в зависимости от ситуации. Главное — чтобы команда понимала, что вы имеете в виду, а не следовала букве стандарта.

Как создать ER-диаграмму — пошаговая инструкция

Создание ER-диаграммы — это как сборка пазла, только сначала вам нужно понять, что за картинка должна получиться, найти все детали, а потом уже их складывать. И в отличие от обычного пазла, здесь иногда выясняется, что половина деталей лежала в другой коробке, а итоговая картинка вообще должна быть не про котят, а про космические корабли.

1. Определите сущности

Первый и самый важный этап — понять, с чем вообще работает система. Сядьте с заказчиком (или просто включите логику, если делаете проект для себя) и выпишите все «существительные» предметной области. Интернет-магазин? Значит, у нас есть товары, клиенты, заказы, категории, корзина. Клиника? Пациенты, врачи, приемы, диагнозы, кабинеты.

На этом этапе не стесняйтесь записывать все, что приходит в голову — потом отсортируете. Главное — не пропустить что-то важное на старте.

2. Уточните атрибуты

Теперь к каждой сущности добавляем характеристики. У клиента есть имя, телефон, email, адрес доставки. У товара — название, цена, описание, количество на складе. Здесь важно понять, какие атрибуты действительно нужны системе, а какие — просто «было бы неплохо иметь».

Отдельно выделите ключевые атрибуты — те, по которым сущность можно однозначно идентифицировать. Обычно это ID, но иногда могут быть и составные ключи.

3. Установите связи и их типы

Самая интересная часть — определить, как сущности взаимодействуют друг с другом. Клиент делает заказы (1:N), заказ содержит товары (M:N), врач ведет прием пациентов (M:N), но в конкретный день и время — только одного (1:1 для конкретного приема).

Здесь легко наделать ошибок, поэтому проверяйте каждую связь с разных сторон: если один клиент может сделать много заказов, может ли один заказ принадлежать нескольким клиентам? Если нет — значит связь действительно 1:N.

4. Выберите нотацию

Исходя из аудитории и целей модели, выберите подходящую нотацию. Показываете бизнесу концептуальную модель? Берите Чена — проще объяснить. Работаете с разработчиками над логической моделью? Crow’s Foot будет практичнее.

5. Нарисуйте схему и проверьте её

Теперь можно перенести все на бумагу (или в электронный инструмент). Расположите сущности логично — связанные элементы рядом, основные потоки данных читаются слева направо или сверху вниз.

После создания первой версии обязательно проверьте модель на здравый смысл: нет ли циклических зависимостей там, где их быть не должно? Все ли связи имеют правильную кардинальность? Не забыли ли какие-то важные атрибуты или сущности?

И помните — идеальной ER-диаграммы с первого раза не получается почти никогда. Это итеративный процесс, где каждая версия становится чуть лучше предыдущей.

Примеры ER-диаграмм

Теория — это хорошо, но без практических примеров она остается просто набором красивых слов. Поэтому давайте разберем несколько реальных кейсов и посмотрим, как выглядят ER-диаграммы в действии. Возьмем два классических примера, которые встречаются практически в каждом учебнике — и не зря.

Пример 1: Система бронирования гостиниц

Представим сеть гостиниц, где гости могут бронировать номера. Звучит просто, но даже в этой базовой схеме есть нюансы.

Основные сущности:

• Гость (ФИО, паспорт, телефон).
• Гостиница (название, адрес, количество звезд).
• Номер (номер в гостинице, категория, цена).
• Бронирование (дата заезда, дата выезда, сумма).

В нотации Чена эта модель будет выглядеть классически: прямоугольники для сущностей, овалы для атрибутов, ромбы для связей. Между «Гостем» и «Гостиницей» появляется ассоциативная сущность «Бронирование» — потому что связь M:N (один гость может бронировать разные гостиницы, одна гостиница обслуживает много гостей) нужно разложить через промежуточную таблицу.

В нотации Crow’s Foot та же модель выглядит компактнее: атрибуты перечислены внутри прямоугольников сущностей, а связи показаны символами на концах линий. Видно, что один номер может участвовать в нескольких бронированиях (но не одновременно), а каждое бронирование касается только одного номера.

Пример 2: Интернет-магазин

Классика жанра — система, где покупатели заказывают товары. Здесь уже больше сущностей и связей.

Основные сущности:

• Клиент (имя, email, телефон, адрес).
• Заказ (дата, статус, сумма).
• Товар (название, описание, цена).
• Категория (название, описание).
• Позиция заказа (количество, цена за единицу).

Интересные связи:

• Клиент → Заказ (1:N): один клиент может делать много заказов.
• Заказ → Товар (M:N через Позицию заказа): один заказ содержит много товаров, один товар может быть в разных заказах.
• Категория → Товар (1:N): каждый товар принадлежит одной категории, в категории много товаров.

В нотации Мартина эта схема особенно наглядна — сразу видно потоки данных и понятно, как будет выглядеть структура базы данных. А в нотации Чена она лучше подходит для объяснения бизнес-логики заказчику.

Пример 3: Система доставки

Более сложный случай — курьерская служба с водителями, машинами и маршрутами.

Сущности:

• Посылка (трек-номер, вес, стоимость).
• Клиент-отправитель и Клиент-получатель.
• Курьер (имя, телефон, рейтинг).
• Маршрут (дата, статус).
• Адрес (улица, дом, координаты).

Здесь появляются более сложные связи — например, один курьер может вести несколько маршрутов, но каждый маршрут закреплен за одним курьером. А посылка имеет два адреса — откуда и куда, что требует аккуратного моделирования.

Главное в примерах — понимать, что одну и ту же бизнес-логику можно смоделировать по-разному, и правильность модели определяется не красотой диаграммы, а тем, насколько точно она отражает реальные процессы и требования системы.

Где и с помощью чего можно создать ER-диаграмму

В эпоху, когда искусственный интеллект пишет код, а нейросети рисуют картины, создание ER-диаграмм все еще требует человеческого участия — хотя инструментов для этого стало предостаточно. От простейших онлайн-редакторов до монструозных корпоративных платформ, которые стоят как неплохая машина.

Онлайн-инструменты

Draw.io (теперь diagrams.net) — бесплатный и функциональный редактор, который работает прямо в браузере. Интеграция с Google Drive, множество шаблонов, поддержка разных нотаций. Минус — иногда тормозит на сложных диаграммах.

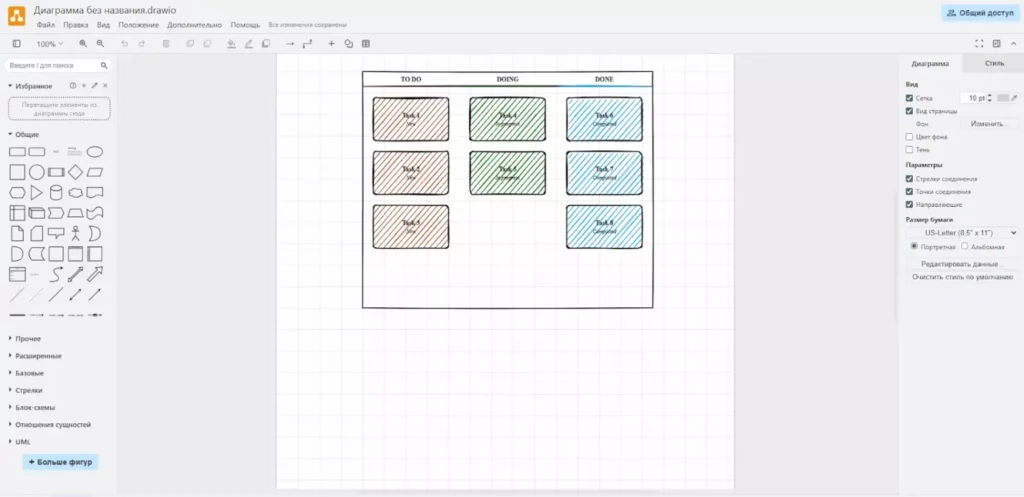

Пример диаграммы в diagrams.net.

Miro — популярная доска для совместной работы с хорошими возможностями для ER-диаграмм. Отлично подходит для мозговых штурмов и коллективного создания моделей. Есть бесплатный тариф с ограничениями.

Lucidchart — профессиональный инструмент с большим набором функций и красивыми шаблонами. Платный, но есть пробный период. Хорошая интеграция с другими инструментами разработки.

Десктопные приложения

Visual Paradigm — мощная платформа для моделирования с поддержкой множества диаграмм, включая ER. Много функций, но и соответствующая цена. Есть бесплатная Community Edition с ограничениями.

Главная страница сервиса Visual Paradigm.

MySQL Workbench — бесплатный инструмент от Oracle для работы с базами MySQL. Отлично подходит для создания физических моделей данных, умеет генерировать SQL-код из диаграмм.

dbForge Studio — семейство инструментов для разных СУБД. Хорошие возможности для реинжиниринга существующих баз и создания новых моделей.

Специализированные решения

PowerDesigner — еще один монстр от SAP для энтерпрайза. Поддерживает не только ER-диаграммы, но и множество других типов моделирования.

Главная страница сервиса PowerDesigner.

Мой совет: начинайте с Draw.io или Miro — этого хватит для 90% задач. Если проект серьезный и деньги не проблема, смотрите в сторону Visual Paradigm или Lucidchart. А корпоративные монстры берите только тогда, когда альтернативы уже исчерпаны, а бюджет позволяет содержать отдельного человека для их освоения.

Ограничения и слабые стороны ER‑диаграмм

Как бы нам ни хотелось верить в универсальность ER-диаграмм, они не являются серебряной пулей для всех задач моделирования данных. И это нормально — каждый инструмент хорош в своей области, а попытки применить его везде обычно заканчиваются разочарованием и головной болью.

ER-диаграммы изначально создавались для реляционных баз данных — тех, где данные аккуратно раскладываются по таблицам со строками и столбцами. Но современный мир данных гораздо разнообразнее, и здесь начинаются проблемы.

NoSQL-системы плохо ложатся в концепцию сущностей и связей. Попробуйте смоделировать документную базу MongoDB или графовую Neo4j с помощью классических прямоугольников и ромбиков — получится так себе. Документы могут содержать вложенные структуры произвольной глубины, а графы вообще живут по своим законам.

Иерархические данные тоже доставляют неудобства. Конечно, можно смоделировать дерево категорий через рекурсивную связь «родитель-потомок», но наглядности это не добавляет. А если уровней вложенности много, диаграмма превращается в спагетти-код.

Масштабирование — еще одна больная тема. ER-диаграмма на 10-15 сущностей выглядит красиво и понятно. На 50 сущностях уже нужно очень постараться с компоновкой. А когда сущностей больше сотни, диаграмма становится нечитаемой, даже если разбить её на модули.

Динамические структуры данных тоже не дружат с ER-моделированием. Если структура данных может меняться в runtime — например, пользователи могут создавать кастомные поля в CRM — то зафиксировать это в статической диаграмме практически невозможно.

Будьте осторожны, если: ваш проект использует NoSQL-базы, работает с большими объемами неструктурированных данных, требует частых изменений схемы данных, или если в системе больше 100 сущностей — возможно, ER-диаграммы не лучший выбор для моделирования.

Временные данные и версионность — еще одна сложность. Как показать на диаграмме, что цена товара меняется со временем, и нужно хранить историю всех изменений? Формально можно, но диаграмма быстро усложняется до неприличия.

В общем, ER-диаграммы — отличный инструмент, но не панацея. Для современных распределенных систем с микросервисной архитектурой иногда лучше использовать другие подходы к моделированию данных.

Советы и лучшие практики от аналитиков

После десятка лет работы с ER-диаграммами накапливается определенная мудрость — в основном, горькая, полученная через набивание шишек на реальных проектах. Поделюсь несколькими инсайтами, которые могут сэкономить вам время и нервы.

«Если система настолько простая, что в ней всего 2-3 сущности, концептуальную модель можно пропустить и сразу переходить к логической. Но если сущностей больше 10 — без концептуальной модели заказчик точно запутается, а вы потом будете три месяца переделывать все с нуля» — из опыта ведущего системного аналитика крупного банка.

Три частые ошибки и как их избежать:

1. Избыточность атрибутов. Начинающие аналитики любят добавлять в модель «все, что может пригодиться». В результате получается сущность «Клиент» с 30 атрибутами, половина из которых никогда не используется.

Как избежать: создавайте атрибуты только под конкретные требования. Если требование звучит как «а вдруг понадобится», скорее всего, не понадобится. Лучше добавить поле позже, чем таскать ненужную информацию годами.

2. Неправильная нормализация. Классика жанра — либо недонормализовали (дублируются данные), либо перенормализовали (для получения простой информации нужно делать JOIN по пяти таблицам).

Как избежать: следуйте здравому смыслу больше, чем учебникам. Иногда небольшая денормализация ради производительности — разумное решение. Главное — делайте это осознанно.

3. Объяснение диаграммы заказчику без подготовки. Показать бизнесу диаграмму в нотации Crow’s Foot и ожидать, что все сразу поймут — верный способ получить фидбек в стиле «а где тут кнопочки?».

Как избежать: для заказчика используйте максимально простые обозначения, начинайте объяснение с бизнес-процессов, а не с технических деталей. И да, готовьте несколько версий диаграммы — упрощенную для презентации и детальную для разработки.

Бонусный совет от практика: всегда делайте backup старых версий диаграмм. В 70% случаев через месяц выяснится, что «новые требования» на самом деле были в изначальной постановке, а вы их просто не так поняли. И тогда старая диаграмма станет настоящим спасением.

Еще один лайфхак: если заказчик говорит «все просто, база нужна как в Excel», готовьтесь к тому, что система будет сложнее ERP. Простых систем не бывает — бывают недопонятые требования.

И помните: лучшая ER-диаграмма — та, которую команда понимает и использует, а не та, которая идеально соответствует академическим стандартам.

Заключение

Итак, мы прошли весь путь от «что это за квадратики и стрелочки?» до понимания тонкостей различных нотаций и ограничений метода. Пора подвести итоги и понять, что с этим всем делать дальше.

• ER-диаграмма — это визуальная модель данных. Она показывает, какие сущности существуют в системе и как они связаны.
• Диаграммы применяются в аналитике и проектировании баз. Они помогают согласовать структуру данных до начала разработки.
• Основные компоненты ER-диаграммы — сущности, атрибуты и связи. Понимание типов связей помогает избежать логических ошибок.
• Существует три уровня моделирования: концептуальный, логический и физический. Каждый служит своей цели и используется на определённом этапе проекта.
• Разные нотации (Чена, Crow’s Foot, IDEF1X) подойдут для разных задач. Важно выбрать подходящую в зависимости от аудитории и целей диаграммы.
• Для построения ER-диаграмм существуют удобные онлайн и десктопные инструменты. От простых решений до корпоративных платформ.
• У метода есть ограничения — он не универсален для всех типов баз. Особенно это важно учитывать при работе с NoSQL, динамическими или масштабируемыми структурами.

Если вы только начинаете осваивать профессию системного аналитика, рекомендуем обратить внимание на подборку курсов по системной аналитике. В них есть и теоретическая база, и практические упражнения — подходящий старт для работы с ER-диаграммами и структурами данных.
