Что такое изометрия и зачем она нужна

Изометрия — термин, который одновременно существует в двух мирах: в строгой геометрии и в визуальном дизайне. В геометрическом смысле мы говорим об аксонометрической проекции, где единичные отрезки на всех трех координатных осях сохраняют одинаковую длину. В дизайне и иллюстрации изометрия представляет собой способ изображения объемных объектов так, чтобы они были видны одновременно с трех сторон — без перспективных искажений, которые характерны для реалистичного восприятия.

Главное отличие изометрии от классической перспективы заключается в принципе построения: в перспективе удаленные объекты выглядят меньше, их формы и пропорции искажаются — точно так же, как это происходит в реальной жизни. Изометрическая проекция работает иначе: здесь объекты сохраняют свои пропорции независимо от расстояния до наблюдателя. Можно сказать, что изометрия — это взгляд на мир через призму математической точности, где визуальная гармония достигается за счет равномерности масштабов.

Иллюстрация сравнивает два подхода к изображению объёмных объектов. В изометрии параллельные линии остаются параллельными, а в перспективе они сходятся в точку схода. Это помогает читателю наглядно увидеть фундаментальное различие двух систем проецирования.

Виды изометрических проекций и чем они отличаются

Изометрическая проекция не существует в единственном варианте — в зависимости от расположения координатных осей и углов между ними различают несколько типов проекций. Каждый из них обладает собственными визуальными характеристиками и применяется в определенных контекстах. Давайте разберемся в классификации и поймем, как выбор проекции влияет на итоговое изображение.

Прямоугольная

Прямоугольная (или ортогональная) изометрия — классический вариант, который чаще всего ассоциируется с термином «изометрия». Здесь три координатные оси — X, Y и Z — расположены таким образом, что углы между ними составляют ровно 120 градусов. Коэффициент искажения по всем трем осям одинаков, что создает максимально сбалансированное и гармоничное изображение.

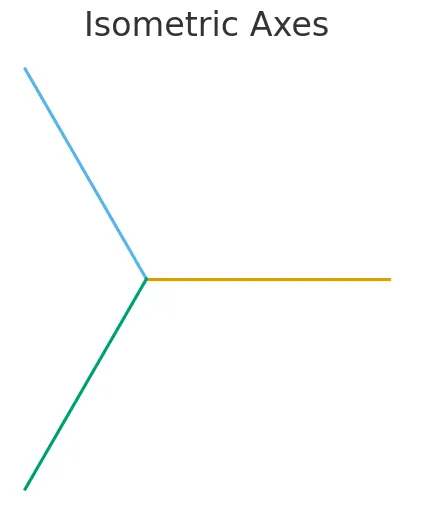

На диаграмме показано расположение осей X, Y и Z под углами 120°. Такая схема иллюстрирует принцип построения прямоугольной изометрии и помогает понять, почему линии в изометрии остаются параллельными.

В этой проекции вертикальные линии остаются строго вертикальными, а горизонтальные проводятся под углом 30 градусов к горизонтали. Визуально объект выглядит так, будто мы смотрим на него одновременно спереди и сверху, причем все три видимые грани отображаются с равной четкостью. Именно эта особенность делает прямоугольную изометрию идеальным выбором для технических чертежей, игровой графики и иллюстраций, где важна читаемость всех элементов.

Косоугольные проекции

Косоугольные проекции отличаются от прямоугольной изометрии тем, что углы между осями не равны 120 градусам. Существуют два основных подвида:

Фронтальная косоугольная проекция формируется при углах 135°, 135° и 90° между осями. В этом случае объект визуально воспринимается преимущественно спереди, с легким смещением взгляда вбок. Такая проекция удобна, когда нужно акцентировать внимание на фронтальной части объекта, сохраняя при этом ощущение объема.

Горизонтальная косоугольная проекция строится с углами 120°, 90° и 150°. Здесь доминирует вид сбоку и сверху, что позволяет лучше продемонстрировать горизонтальные плоскости объекта. Этот тип проекции находит применение в архитектурной визуализации и дизайне интерьеров.

Диметрия и триметрия

Важно понимать, что изометрия — лишь один из видов аксонометрических проекций. Существуют также диметрия и триметрия, которые отличаются принципом искажения осей.

Диметрия предполагает, что коэффициент искажения одинаков для двух осей, но третья ось имеет отличающийся коэффициент. Визуально это создает эффект, при котором одна из граней объекта становится более доминирующей. Диметрия помогает увидеть предмет спереди и частично сбоку, что полезно при демонстрации определенных конструктивных особенностей.

Триметрия идет еще дальше: здесь коэффициенты искажения всех трех осей различаются. Это создает наиболее динамичное и «живое» изображение, где объект виден преимущественно сбоку, с частичным обзором фронтальной части. Триметрия часто используется в концепт-арте и технической иллюстрации, когда требуется показать объект с наиболее выгодного ракурса.

Сравнительная таблица:

Выбор типа проекции зависит от конкретной задачи и того, какую сторону объекта необходимо продемонстрировать наиболее выгодно. В практике современного дизайна прямоугольная изометрия остается наиболее универсальным решением, однако понимание альтернативных вариантов расширяет творческие возможности и позволяет точнее решать визуальные задачи.

Где применяется: от техники до дизайна

Изометрическая проекция давно перестала быть исключительно инженерным инструментом — сегодня она проникла в самые разные области визуальной коммуникации. Универсальность метода заключается в его способности одновременно передавать объем, сохранять читаемость и создавать визуально привлекательные композиции. Рассмотрим основные сферы применения изометрии и поймем, какие задачи она решает в каждой из них.

Техническая графика и инженерные чертежи.

Здесь она выполняет свою изначальную функцию — помогает наглядно представить трехмерные объекты на двухмерной плоскости. Инженеры и архитекторы используют изометрические проекции для построения схем механизмов, деталей, помещений и целых зданий. Преимущество очевидно: все измерения остаются пропорциональными, что упрощает понимание размеров и взаимного расположения элементов. В отличие от перспективных чертежей, изометрия не искажает углы и масштабы, что критически важно для технической документации.

Веб-дизайн и интерфейсы приложений.

В этой области она создает эффект присутствия и глубины, не перегружая интерфейс сложной графикой. Изометрические иконки, кнопки и баннеры привлекают внимание пользователей и делают взаимодействие более интуитивным. Лендинги с изометрическими элементами демонстрируют более высокую конверсию — визуальная объемность помогает выделить ключевые блоки и направить внимание посетителя. Изометрия особенно популярна в презентации SaaS-продуктов, образовательных платформ и технологических сервисов, где важно показать сложные процессы простым и понятным способом.

Игровая графика.

Изометрия стала классикой в игровой индустрии благодаря играм вроде SimCity, Diablo и Baldur’s Gate. Изометрические миры позволяют создавать обширные локации с высокой детализацией при относительно низких требованиях к ресурсам. Игрок получает возможность охватить взглядом большую область пространства, что критически важно для стратегий, симуляторов и RPG. Современные инди-игры — от Monument Valley до Fez — используют изометрию не только функционально, но и как стилистический прием, создавая запоминающуюся визуальную идентичность.

Брендинг и айдентика.

В этой сфере она помогает выделиться среди конкурентов и создать объемный, динамичный образ бренда. Изометрические логотипы подчеркивают такие качества как инновационность, технологичность и современность. Они особенно эффективны для архитектурных компаний, IT-стартапов и продуктов, связанных со строительством или пространственным проектированием. Изометрия в брендинге создает ощущение структурности и надежности, при этом сохраняя визуальную привлекательность и запоминаемость.

Инфографика и коммерческая иллюстрация.

Изометрические схемы превращают сухие данные в визуально привлекательные истории. Статистика, бизнес-процессы, технические спецификации — все это становится понятнее, когда представлено в изометрической форме. Изометрия помогает передать не только информацию, но и атмосферу: через цвет, свет и композицию можно создать нужное настроение и эмоциональный отклик. Рекламные агентства и маркетологи активно используют изометрические постеры и презентации для продвижения продуктов и услуг.

Возникает закономерный вопрос: почему изометрия остается актуальной в эпоху фотореалистичной 3D-графики? Ответ кроется в балансе эффективности и визуальной выразительности. Изометрия быстрее в производстве, чем полноценные 3D-сцены, но при этом значительно богаче плоской графики. Она создает ощущение объема и пространства, не требуя сложных расчетов освещения и рендеринга. Это делает изометрию идеальным выбором для проектов, где важна скорость разработки и универсальность визуального решения.

Как построить изометрическую сетку

Изометрическая сетка — это фундамент, на котором строится любая работа в изометрии. Без правильно выстроенной сетки легко потерять пропорции, нарушить углы и в итоге получить визуально дисгармоничное изображение. По сути, сетка представляет собой систему параллельных линий, которые не сходятся в одной точке — в отличие от перспективы — и создают решетку из ромбов, по которой можно точно позиционировать объекты.

Принцип построения сетки основан на трех координатных осях — X, Y и Z — которые образуют между собой углы в 120 градусов. Ось Z обычно направлена вертикально вверх, а оси X и Y располагаются под углом 30 градусов к горизонту. Это создает характерную ромбовидную структуру, где каждая ячейка представляет собой равносторонний параллелограмм. Равномерность шага между линиями обеспечивает единообразие масштаба по всем направлениям.

Существует несколько способов создания изометрической сетки, и выбор зависит от ваших инструментов и предпочтений:

Построение вручную.

Классический метод, который помогает глубже понять геометрию изометрии. Вы создаете три оси с нужными углами и проводите параллельные линии вдоль каждой из них с равным интервалом. Этот подход трудоемкий, но полезен на этапе обучения — он развивает понимание пространственных отношений и точность руки.

Использование готовых шаблонов.

Самый быстрый способ начать работу. Изометрические сетки различных форматов и плотности можно найти на стоковых ресурсах или специализированных сайтах для дизайнеров. Достаточно загрузить нужный файл в графический редактор и использовать его как подложку или направляющие. Важно убедиться, что шаблон соответствует типу проекции, который вам нужен — прямоугольной, фронтальной или горизонтальной.

Создание в графических программах.

Современные редакторы предлагают инструменты для быстрого построения изометрических сеток:

• Adobe Photoshop: можно создать стандартную сетку через меню «Просмотр → Показать → Сетку», затем повернуть её на 45 градусов и настроить пропорции. Альтернативный способ — использовать инструмент «Направляющие» для построения осей вручную с последующим дублированием линий.
• Procreate: здесь процесс максимально упрощен. Откройте раздел «Действия → Холст», активируйте направляющие, затем перейдите в «Вид сетки» и выберите опцию «Изометрия». Сетка мгновенно отобразится на экране с правильными углами и пропорциями.
• Adobe Illustrator: используйте инструмент сетки с последующей трансформацией или плагины вроде Isometric Line Tool, которые автоматизируют процесс.

Особенности настройки сетки влияют на удобство работы и точность результата. Обратите внимание на следующие параметры:

• Привязка к сетке — критически важная функция, которая автоматически выравнивает элементы по линиям и пересечениям. Это предотвращает случайные смещения и гарантирует геометрическую точность.
• Масштаб и плотность — расстояние между линиями должно соответствовать уровню детализации вашего проекта. Для крупных объектов подойдет сетка с широким шагом, для мелких деталей потребуется более плотная структура.
• Ориентация — убедитесь, что вертикальная ось действительно вертикальна, а наклонные оси находятся под точным углом 30 градусов. Даже небольшое отклонение создаст визуальный диссонанс.
• Видимость и непрозрачность — сетка должна быть заметной во время работы, но не мешать оценивать результат. Настройте прозрачность или цвет так, чтобы направляющие четко читались на фоне вашей иллюстрации.

Стоит отметить, что на начальных этапах обучения рекомендуется экспериментировать с разными типами сеток — прямоугольной и косоугольными — чтобы понять, какая из них лучше подходит для конкретных задач. Со временем вы выработаете интуитивное понимание геометрии изометрии и сможете работать быстрее, используя привязку и направляющие как естественное продолжение творческого процесса.

Правила рисования в изометрии

Изометрическая проекция подчиняется строгим геометрическим принципам, и понимание этих правил — ключ к созданию визуально корректных и гармоничных изображений. Нарушение базовых принципов мгновенно создает ощущение «что-то не так», даже если зритель не может точно определить, в чем проблема. Давайте разберем фундаментальные правила, которые необходимо соблюдать при работе с изометрией.

Углы между осями и ориентация линий.

Три координатные оси — длина, ширина и высота объекта — должны образовывать между собой углы ровно в 120 градусов. Это основополагающее правило прямоугольной изометрии, от которого зависит весь визуальный баланс. Вертикальные линии остаются строго вертикальными — они представляют высоту объектов и параллельны оси Z. Горизонтальные же линии в изометрии не существуют в чистом виде: то, что в реальности является горизонталью, в изометрической проекции проводится под углом 30 градусов к горизонтальной плоскости. Это означает, что в правильной изометрии вы не найдете ни одной истинно горизонтальной линии — все они наклонены либо влево, либо вправо под заданным углом.

Симметричность и равномерность граней.

В изометрической проекции всегда отображаются три грани объекта, и все они должны располагаться симметрично относительно друг друга с равномерным ракурсом. Это означает, что ни одна из видимых сторон не должна доминировать или выглядеть более искаженной, чем другие. Равномерность — визитная карточка изометрии, отличающая её от диметрии и триметрии.

Преобразование окружностей в эллипсы.

Один из самых сложных аспектов изометрии — корректное изображение круглых объектов. В изометрической проекции окружности превращаются в эллипсы, поскольку мы смотрим на них под углом, а не перпендикулярно. Для точного построения существует математическая формула:

📌 Формула изометрических эллипсов:

• Большая ось (A) = 1,22 × D
• Малая ось (B) = 0,71 × D где D — диаметр исходной окружности.

Например, если вам нужно изобразить круглую кнопку диаметром 100 пикселей, в изометрии она превратится в эллипс с большой осью 122 пикселя и малой осью 71 пиксель. Важно понимать, что ориентация эллипса зависит от того, на какой плоскости расположена окружность:

• На горизонтальной плоскости (параллельной осям X и Y) эллипс будет «лежачим», с горизонтальной большой осью.
• На вертикальных плоскостях (параллельных оси Z и одной из горизонтальных осей) эллипс примет вертикальное или диагональное положение в зависимости от ориентации плоскости.

Круги в изометрии физически невозможны — их просто не существует. Любая попытка нарисовать идеальную окружность разрушит геометрическую логику проекции и создаст визуальный конфликт.

Сохранение масштаба и пропорций.

Все объекты в изометрической сцене должны соответствовать единому масштабу. Коэффициент искажения одинаков по всем трем осям, что означает: если один сантиметр на оси X занимает определенное количество пикселей, то один сантиметр на осях Y и Z должен занимать ровно столько же. Это правило обеспечивает визуальную целостность композиции и позволяет зрителю интуитивно понять размеры объектов относительно друг друга.

Параллельность линий.

В отличие от перспективы, где параллельные линии сходятся в точке схода, в изометрии параллельные линии остаются параллельными независимо от расстояния. Это ключевое отличие аксонометрических проекций от перспективных построений. Рельсы железной дороги в изометрии никогда не сойдутся на горизонте — они останутся параллельными до самого края изображения.

Точность позиционирования.

Все грани прямоугольных объектов должны располагаться строго по линиям сетки. Использование привязки к направляющим или пересечениям — не просто удобство, а необходимость для достижения геометрической точности. Даже минимальное отклонение от сетки накапливается при построении сложных объектов и приводит к видимым искажениям.

Соблюдение этих правил может показаться ограничивающим, однако именно строгая геометрическая логика создает узнаваемую эстетику изометрии и делает её эффективным инструментом визуальной коммуникации. Парадоксально, но ограничения порождают творческую свободу — когда базовые принципы усвоены, вы можете сосредоточиться на композиции, цвете и деталях, не беспокоясь о геометрической корректности построения.

Пошаговое построение объектов в изометрии

Теория изометрии обретает смысл только в практическом применении. Давайте рассмотрим процесс построения объектов от простейших геометрических форм до сложных композиций. Этот путь — от примитивов к деталям — является универсальной методологией, которую используют как начинающие, так и опытные художники.

Примитивные фигуры

Любая сложная изометрическая иллюстрация начинается с базовых геометрических форм. Овладение построением примитивов — необходимый фундамент для дальнейшей работы.

Квадраты и прямоугольники — самые простые фигуры для освоения изометрии. Для их построения достаточно обвести контуры изометрической сетки в нужном месте. Квадрат в изометрической проекции превращается в ромб с углами 120° и 60°. Прямоугольник создается аналогично, но с учетом пропорций — вы просто продлеваете стороны вдоль соответствующих осей сетки. Ключевой принцип: все стороны должны строго следовать направляющим линиям.

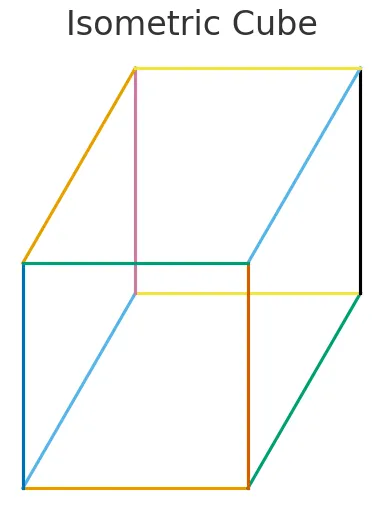

Это базовый изометрический куб, построенный по сетке с соблюдением углов и параллельности. Такая диаграмма служит фундаментом для всех объёмных объектов в изометрии.

Треугольники строятся по тому же принципу привязки к сетке, но требуют обводки только трех сторон вместо четырех. Наиболее простой способ — сначала построить квадрат или прямоугольник, а затем разделить его диагональю. Это гарантирует, что треугольник будет правильно ориентирован относительно изометрической системы координат. Треугольники часто становятся основой для крыш, пирамид и других скошенных элементов.

Круги (эллипсы) — самая сложная из примитивных форм. Как мы уже обсуждали, круги в изометрии не существуют — они всегда превращаются в эллипсы. Для правильного построения необходимо:

1. Создать квадрат нужного размера на изометрической сетке.
2. Отметить центральные оси квадрата.
3. Найти точки касания окружности со сторонами квадрата — они всегда расположены в серединах сторон.
4. Построить эллипс, который проходит через эти точки касания и вписывается в изометрический квадрат.

Крайние точки эллипса должны соприкасаться с углами описывающего квадрата. В графических редакторах можно использовать инструмент «Эллипс» с последующей корректировкой пропорций согласно формулам (A = 1,22D; B = 0,71D).

Объёмные формы

После освоения плоских фигур можно переходить к трехмерным объектам. Принцип их построения основан на создании параллельных плоских форм и соединении их между собой.

Кубы и параллелепипеды — базовые объемные формы, которые лежат в основе большинства архитектурных и предметных иллюстраций. Алгоритм построения:

1. Нарисуйте квадрат или прямоугольник на изометрической сетке (это будет передняя грань).
2. Скопируйте эту фигуру и разместите её параллельно на нужном расстоянии (задняя грань).
3. Соедините соответствующие углы обеих граней вертикальными линиями.
4. Обведите видимые ребра, удалите вспомогательные линии.

Результат — объемная форма с тремя видимыми гранями, каждая из которых корректно ориентирована в изометрическом пространстве.

Пирамиды строятся похожим образом, но с одним отличием:

1. Создайте основание пирамиды — квадрат, треугольник или другой многоугольник.
2. Найдите центральную точку основания.
3. Постройте вертикальную линию из центра на нужную высоту (вершина пирамиды).
4. Соедините вершину с углами основания.

При построении важно помнить, что вертикальная ось должна оставаться строго вертикальной, а все наклонные ребра пирамиды будут видны в проекции.

Цилиндры требуют работы с эллипсами:

1. Постройте эллипс для верхнего основания.
2. Скопируйте его и разместите параллельно ниже (нижнее основание).
3. Соедините крайние точки обоих эллипсов вертикальными линиями.
4. Определите, какие части нижнего эллипса видны (обычно видна только задняя дуга).

Сложность цилиндров заключается в корректном изображении криволинейных поверхностей — эллипсы должны быть идентичны по форме и строго параллельны друг другу.

Пример: дом

Построение дома наглядно демонстрирует, как простые формы объединяются в сложную композицию. Рассмотрим процесс пошагово:

Шаг 1: Основа здания

Начинаем с параллелепипеда — коробки дома. Определите желаемые пропорции и постройте прямоугольник для передней грани, затем создайте параллельную заднюю грань и соедините их. На этом этапе не нужны детали — только базовая форма, правильно расположенная на сетке.

Шаг 2: Крыша

Крышу можно построить двумя способами — простым треугольным фронтоном или более сложной конструкцией со скатами и свесами. Для детализированной крыши:

• Проведите центральную вертикальную линию от задней стены вверх — это коньковая ось, высшая точка крыши.
• От этой точки проведите линию параллельно верхнему ребру основного объема (конек крыши).
• Постройте две параллельные линии для свесов крыши по бокам.
• Соедините все элементы, формируя объемную крышу с видимой толщиной.

Шаг 3: Окна и двери

Оконные и дверные проемы всегда строятся параллельно граням здания:

• Разместите прямоугольники окон на видимых стенах, ориентируясь на сетку.
• Окна на фронтоне крыши (мансардные) могут быть трапециевидными, следуя наклону ската.
• Дверь строится как вертикальный прямоугольник на передней или боковой грани.

Шаг 4: Детализация

На этом этапе добавляются мелкие элементы, которые оживляют изображение:

• Прорисуйте толщину стен вокруг окон и дверей — небольшие параллельные линии, показывающие глубину проемов.
• Добавьте текстуру материалов — линии кирпичной кладки, деревянные доски, черепицу на крыше.
• Нарисуйте дополнительные архитектурные детали — дымоход, водосточные трубы, крыльцо.

Шаг 5: Обводка (лайн-арт)

Финальный этап построения — чистовая обводка всех видимых линий. Используйте инструмент с постоянной толщиной линии для создания четкого контура. Важно различать:

• Внешние контуры — обычно более толстые.
• Внутренние детали — могут быть тоньше.
• Скрытые линии удаляются полностью.

Шаг 6: Удаление вспомогательных элементов

Сотрите или скройте все построительные линии, оси и направляющие, которые использовались для точного позиционирования. Должны остаться только финальные контуры объекта.

Шаг 7: Цвет и тени (опционально)

После завершения построения можно добавить цвет и светотень для усиления объема. Помните о едином источнике света и о том, что грани, обращенные к свету, будут светлее, а противоположные — темнее.

Этот алгоритм универсален и применим к любым объектам. Независимо от сложности конечного результата, процесс всегда идет от общего к частному: сначала крупные формы-примитивы, затем их объединение в составные объекты, после — детализация и финализация. Попытка начать с деталей неизбежно приводит к ошибкам в пропорциях и перспективе, тогда как методичное построение от простого к сложному гарантирует геометрическую корректность на каждом этапе.

Советы для качественной изометрии

Знание правил и алгоритмов построения — необходимая, но недостаточная основа для создания качественных изометрических работ. Существует ряд практических рекомендаций, которые помогут повысить уровень ваших иллюстраций и избежать типичных проблем. Рассмотрим ключевые советы, основанные на опыте профессиональных художников и дизайнеров.

Придерживайтесь одной сетки для всех объектов.

Это фундаментальное правило, нарушение которого мгновенно разрушает визуальную целостность композиции. Все элементы сцены должны быть ориентированы относительно единой системы координат. Если вы начали работу с прямоугольной изометрией, все объекты — от крупных зданий до мелких деталей — должны следовать этой же проекции. Смешивание разных типов сеток создает ощущение, что предметы существуют в разных пространствах, что визуально дезориентирует зрителя.

Начинайте с простых форм и постепенно усложняйте.

Этот принцип актуален как для обучения в целом, так и для работы над конкретной иллюстрацией. Сначала размещайте на сцене базовые геометрические тела — кубы, цилиндры, пирамиды — которые определяют общую композицию и масштабные соотношения. Только после того, как основные объекты расставлены и проверены на корректность, переходите к детализации. Попытка сразу рисовать сложные формы с множеством деталей приводит к потере контроля над пропорциями и перспективой.

Учитывайте направление света и выстраивайте систему теней.

Изометрия может выглядеть плоской и схематичной, если игнорировать светотень. Определите единый источник света для всей сцены — обычно его располагают сверху и сбоку, чтобы все три видимые грани получали разное количество освещения. Классическое решение: самая светлая грань обращена к источнику света, средняя по тону — верхняя горизонтальная плоскость, самая темная — противоположная боковая грань. Тени должны падать последовательно и логично, усиливая ощущение объема и пространственных отношений между объектами.

Соблюдайте баланс между детализацией и пустотой.

Изометрические сцены по своей природе визуально плотнее плоских изображений — трехмерность создает сложность восприятия даже при минимальном количестве элементов. Перегруженная деталями композиция становится нечитаемой, взгляд не находит точек отдыха и не может выделить главное. С другой стороны, излишне пустая сцена выглядит незавершенной. Стремитесь к балансу: оставляйте достаточно «воздуха» вокруг ключевых объектов, но заполняйте пространство осмысленно, направляя внимание зрителя к композиционным центрам.

Изучайте работы профессионалов и анализируйте их решения.

Платформы вроде Behance, Dribbble и Pinterest содержат тысячи качественных изометрических иллюстраций. Не просто пролистывайте их, а проводите детальный анализ: как художник выстроил композицию? Какую цветовую палитру использовал? Как решена проблема освещения? Какой уровень детализации выбран для разных планов? Попробуйте воспроизвести понравившиеся технические решения в своих учебных работах — это быстрее развивает навык, чем слепое экспериментирование.

Используйте специализированные инструменты и плагины.

Современные графические редакторы предлагают расширения, которые автоматизируют рутинные операции и ускоряют работу. Sketch Isometric для Sketch, Easometric для Figma, Isometric Line Tool для Illustrator — эти плагины помогают быстро создавать правильные изометрические формы, преобразовывать плоские объекты в объемные, выстраивать сложные композиции. Освоение этих инструментов высвобождает время для творческой работы, снимая необходимость вручную вычислять углы и пропорции.

Практикуйтесь регулярно, но без фанатизма.

Навык изометрического рисования развивается через повторение, но важна именно осмысленная практика. Оптимальный режим для целенаправленного обучения — 2-3 небольшие работы в неделю. Этого достаточно, чтобы закрепить изученные приемы и постепенно наращивать сложность, но при этом не возникает эффекта выгорания. Ежедневная работа над изометрией может привести к пресыщению и потере интереса. Выбирайте проекты, которые вам интересны — создание иллюстраций «для галочки» менее эффективно, чем работа над темами, которые вас увлекают.

Эти рекомендации не являются жесткими правилами — скорее, это ориентиры, которые помогают двигаться в правильном направлении и избегать распространенных ловушек. По мере накопления опыта вы выработаете собственный подход, адаптируя общие принципы под свои задачи и стиль работы.

Типичные ошибки и как их избежать

Даже при понимании теоретических основ изометрии художники — особенно начинающие — регулярно сталкиваются с типичными проблемами, которые снижают качество работ и создают визуальный дискомфорт. Мы собрали наиболее распространенные ошибки и предлагаем конкретные способы их избежать.

Пропуск этапа внутреннего построения. Одна из самых частых ошибок — стремление сразу перейти к деталям, минуя создание базовой формы из примитивов. Художник начинает рисовать окна на здании, не построив предварительно сам параллелепипед здания, или прорисовывает текстуру объекта, не определив его общую геометрию. Результат предсказуем: пропорции искажаются, детали не согласуются друг с другом, общая форма теряет геометрическую корректность.

Решение: всегда начинайте с построения простых объемов — кубов, цилиндров, пирамид. Убедитесь, что базовая форма правильна, и только после этого переходите к детализации. Вспомогательные линии можно удалить на финальном этапе, но на стадии построения они критически важны.

Нарушение единообразия ориентации объектов. Когда на одной сцене присутствуют объекты, построенные относительно разных сеток или с разными углами наклона осей, композиция разваливается. Визуально это выглядит так, будто предметы существуют в параллельных реальностях и не взаимодействуют друг с другом.

Решение: используйте единую изометрическую сетку для всей композиции. Все объекты должны быть ориентированы одинаково — их оси X, Y и Z должны совпадать по направлению. Включите привязку к сетке в графическом редакторе и регулярно проверяйте, что новые элементы следуют установленным направляющим.

Несоответствие масштабов объектов. Ошибки в масштабировании создают сюрреалистический эффект, когда диван оказывается размером с дом, а человек не помещается в дверной проем. Проблема часто возникает при копировании объектов из разных источников или при работе без четкой системы измерений.

Решение: установите базовую единицу измерения и придерживайтесь её для всех объектов. Хороший прием — использовать человеческую фигуру как масштабную референцию: если вы знаете, что средний рост человека около 170-180 см, все остальные объекты можно соотнести с этой величиной. Диван должен быть ниже человека, шкаф — выше, окно — на определенной высоте от пола.

Неправильное построение кривых линий и эллипсов. Круглые элементы в изометрии требуют особого внимания. Частая ошибка — рисование эллипса «на глаз» без определения центральных осей и точек касания. Результат — несимметричные, неправильной формы эллипсы, которые выглядят неестественно.

Решение: всегда начинайте построение эллипса с определения центральной оси и вспомогательного изометрического квадрата, в который он вписывается. Используйте математические пропорции (A = 1,22D; B = 0,71D) или инструменты графических редакторов для создания правильных эллипсов. Проверяйте симметричность относительно центральных осей.

Разный уровень детализации объектов. Когда одни элементы сцены проработаны до мельчайших подробностей с текстурами и сложной геометрией, а другие представляют собой простые примитивы без деталей, возникает стилистический диссонанс.

Решение: определите единый уровень детализации для всей композиции на этапе планирования. Если главное здание имеет прорисованную кирпичную кладку, окна с рамами и текстуру крыши, окружающие объекты должны обладать сопоставимой степенью проработки. Допустимо снижение детализации для фоновых элементов, но это должно быть системным решением, а не случайностью.

Ошибки в построении освещения и теней. Хаотичное распределение света, когда разные объекты освещены с разных сторон, или отсутствие теней там, где они должны быть, разрушают ощущение единого пространства. Ещё одна частая проблема — тени, падающие в неправильном направлении или имеющие нелогичную форму.

Решение: определите единый источник света для всей сцены до начала работы над светотенью. Нарисуйте схему освещения, если композиция сложная. Помните базовый принцип: если источник света находится сверху слева, то правые и нижние грани объектов будут затенены, а тени будут падать вправо и вниз. Интенсивность теней должна быть пропорциональна расстоянию от источника света.

Перегруженность или излишняя пустота композиции. Обе крайности одинаково проблематичны. Переполненная деталями сцена превращается в визуальный шум, где невозможно выделить главное. Пустая композиция выглядит незавершенной и скучной.

Решение: применяйте принцип композиционного баланса. Используйте правило третей или золотого сечения для размещения ключевых объектов. Оставляйте достаточно пространства вокруг композиционных центров, но заполняйте второстепенные области поддерживающими элементами. Периодически отдаляйте изображение или делайте перерывы в работе, чтобы оценить композицию свежим взглядом.

Нарушение цветовой гармонии и контрастности. Случайный подбор цветов без учета теории цвета создает визуально неприятное изображение. Недостаточный контраст между объектами и фоном делает композицию плоской, а избыточный — резкой и агрессивной.

Решение: используйте цветовые схемы — монохромные, аналоговые, комплементарные или триадные. Проверяйте изображение в черно-белом режиме, чтобы оценить тональные отношения независимо от цвета. Убедитесь, что ключевые объекты достаточно контрастны относительно фона, но при этом общая палитра остается гармоничной.

Недостаточная глубина изображения. Изометрия не имеет перспективных искажений, но это не означает, что все объекты должны выглядеть одинаково четкими. Отсутствие атмосферной перспективы и различий между передним и задним планами делает изображение плоским.

Решение: используйте тональные и цветовые градации для создания глубины. Объекты на переднем плане могут быть более контрастными и насыщенными, фоновые — слегка размытыми или осветленными. Можно применить легкое размытие к дальним элементам или снизить их насыщенность и контрастность.

Понимание этих типичных ошибок и способов их предотвращения значительно ускоряет обучение и повышает качество работ. Большинство проблем решается методичностью: четким планированием, построением от простого к сложному, регулярной проверкой базовых параметров — ориентации, масштаба, освещения. По мере накопления опыта многие из этих действий становятся автоматическими, но на начальных этапах стоит использовать их как контрольный список перед финализацией каждой работы.

Заключение

Изометрия представляет собой уникальное сочетание математической строгости и творческой выразительности. Мы рассмотрели путь от теоретических основ — углов между осями и коэффициентов искажения — до практического применения в создании сложных композиций. Этот метод проекции доказал свою универсальность, найдя применение в технических чертежах, веб-дизайне, игровой графике, брендинге и коммерческой иллюстрации.

• Изометрия основана на строгой геометрии. Она позволяет отображать объекты без перспективных искажений.
• Основные виды проекций различаются углами и коэффициентами искажения. Это помогает выбирать подходящий способ визуализации под конкретную задачу.
• Изометрия широко используется в дизайне, играх, брендинге и инженерной графике. Область применения определяется читаемостью и универсальностью метода.
• Правильная сетка — основа точного построения объектов. Она сохраняет пропорции и упрощает создание сложных композиций.
• Работа в изометрии требует соблюдения углов, параллельности и единого масштаба. Это обеспечивает гармонию и корректность изображений.
• Пошаговое построение помогает избежать ошибок. Начало с примитивов делает композицию структурной и выверенной.
• Свет, тени и детализация усиливают объём. Они формируют читаемость сцены и поддерживают нужный визуальный уровень.
• Типичные ошибки связаны с нарушением сетки, пропорций и освещения. Их можно избежать, если проверять базовые параметры на каждом этапе.

Когда вы только начинаете осваивать профессиональную изометрию, рекомендуем обратить внимание на подборку курсов по графическому дизайну. Там вы найдёте и теорию, и практику, которые ускорят рост навыков и дадут уверенность в построении любых объектов.
