Принципы работы протокола EIGRP

Когда речь заходит о маршрутизации в корпоративных сетях, особенно в инфраструктурах на базе оборудования Cisco, неизбежно встает вопрос о выборе протокола динамической маршрутизации. EIGRP (Enhanced Interior Gateway Routing Protocol) — усовершенствованный протокол маршрутизации внутренних шлюзов — остается одним из наиболее популярных решений для крупных корпоративных сетей, содержащих сотни маршрутизаторов.

В этой статье мы детально рассмотрим принципы работы, его конфигурацию, оптимизацию и практические аспекты внедрения. Особое внимание уделим тому, как протокол решает задачи, с которыми сталкиваются сетевые инженеры в реальных корпоративных средах.

Что такое EIGRP и его особенности

Enhanced Interior Gateway Routing Protocol — это протокол динамической маршрутизации, разработанный компанией Cisco Systems в 1993 году. Изначально EIGRP создавался как проприетарный протокол исключительно для оборудования Cisco, однако в 2013 году компания открыла спецификацию протокола, а в 2016 году был опубликован информационный RFC 7868.

Существует определенная дискуссия относительно его классификации. Долгое время его называли «гибридным» протоколом маршрутизации, подразумевая сочетание характеристик distance-vector и link-state алгоритмов. Однако более точным будет определение как усовершенствованного distance-vector протокола. В отличие от классических link-state протоколов типа OSPF, EIGRP не поддерживает полную карту сетевой топологии и не использует алгоритм Дейкстры для вычисления кратчайших путей.

Enhanced Interior Gateway Routing Protocol находит широкое применение в средних и крупных корпоративных сетях, где требуется высокая производительность и быстрая адаптация к изменениям топологии.

Основные отличия от других протоколов маршрутизации:

• От RIP: поддержка VLSM, отсутствие ограничения в 15 хопов, использование составной метрики вместо простого подсчета переходов.
• От OSPF: более быстрая конвергенция, поддержка балансировки нагрузки по неравным путям, менее ресурсоемкий.
• Уникальные возможности: алгоритм DUAL для предотвращения петель, инкрементальные обновления, автоматическое обнаружение соседей.

Протокол использует номер 88 в IP-заголовке и работает на сетевом уровне модели OSI, обеспечивая эффективную маршрутизацию в автономных системах средних и крупных размеров.

Ключевые характеристики и возможности

Протокол обладает рядом технических характеристик, которые выделяют его среди других протоколов динамической маршрутизации и делают привлекательным для корпоративных сетей.

Быстрая конвергенция — пожалуй, главное преимущество протокола. Благодаря алгоритму DUAL (Diffusing Update Algorithm) и механизму feasible successor, он способен перенаправлять трафик в обход отказавшего канала буквально за секунды — обычно не более трех. Это становится возможным благодаря предварительно вычисленным резервным маршрутам, которые готовы к немедленному использованию.

Поддержка VLSM и CIDR позволяет эффективно использовать адресное пространство. В отличие от классических протоколов первого поколения, Enhanced Interior Gateway Routing Protocol передает информацию о масках подсетей в своих обновлениях, что критически важно для современных сетевых архитектур.

Гибкие возможности суммирования маршрутов включают как автоматическое суммирование на границах классовых сетей, так и ручную настройку агрегации. Это позволяет значительно уменьшить размеры таблиц маршрутизации в крупных сетях.

Уникальная балансировка нагрузки — он может распределять трафик не только по равнозначным путям (equal-cost multipath), но и по каналам с различной метрикой. Функция variance позволяет использовать пути, метрика которых отличается от оптимальной в заданное количество раз.

Инкрементальные обновления существенно экономят полосу пропускания. После первоначального обмена полными таблицами маршрутизации, соседи передают друг другу только изменения — информацию о появившихся, исчезнувших или изменившихся маршрутах.

Поддержка множественных протоколов обеспечивается архитектурой Protocol Dependent Modules (PDM), где отдельные модули обрабатывают решения для IPv4, IPv6 и исторически — для IPX и AppleTalk.

На диаграмме показана работа механизма балансировки нагрузки. EIGRP может распределять трафик как по равнозначным путям (equal-cost multipath), так и по неравным (variance), что выделяет его среди других протоколов.

Эти характеристики в совокупности создают протокол, который сочетает простоту конфигурации с высокой производительностью и надежностью — качества, особенно ценные в критически важных корпоративных средах.

Основные концепции и внутренние механизмы

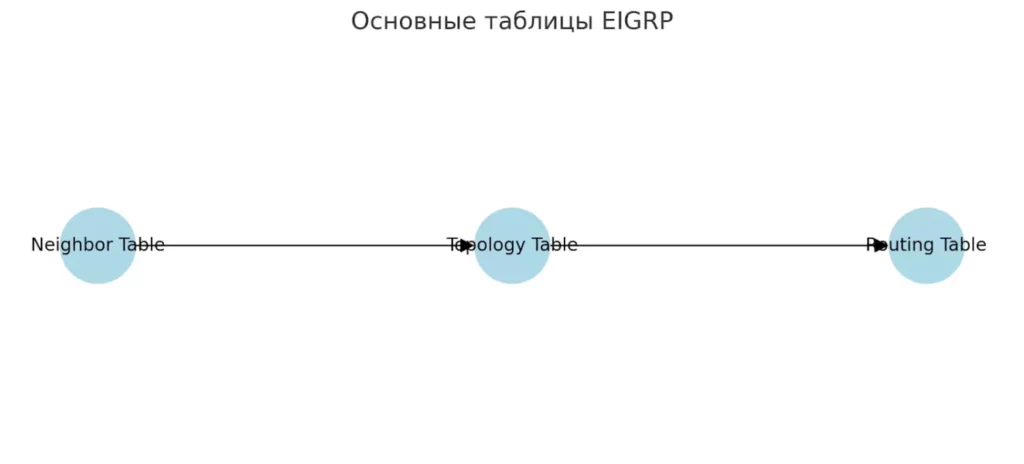

Для понимания его работы необходимо разобрать его внутреннюю архитектуру и ключевые алгоритмы. Протокол оперирует тремя основными структурами данных, каждая из которых выполняет свою специфическую роль в процессе маршрутизации.

Таблица соседей (Neighbor Table) содержит информацию о непосредственно подключенных EIGRP-маршрутизаторах. Здесь хранятся IP-адреса соседей, используемые интерфейсы, значения hold-time и параметры надежной доставки — порядковые номера пакетов и таймеры retransmission. Соседство устанавливается только при совпадении номеров автономных систем и K-значений метрики.

Таблица топологии (Topology Table) представляет собой базу данных всех маршрутов, изученных от каждого соседа. Для каждой сети здесь содержится информация о метрике, объявленной соседом (Advertised Distance), и о метрике, которую будет использовать локальный маршрутизатор (Feasible Distance). Именно в этой таблице хранятся как основные пути (successor), так и резервные (feasible successor).

Алгоритм DUAL — сердце протокола — обеспечивает выбор оптимальных маршрутов без образования петель. DUAL работает на основе принципа feasible condition: резервный маршрут может использоваться только в том случае, если advertised distance соседа меньше feasible distance текущего лучшего пути. Этот механизм гарантирует, что альтернативный путь не содержит петлю через локальный маршрутизатор.

Состояния маршрутов в нем могут быть пассивными (Passive) или активными (Active). Пассивное состояние означает стабильный маршрут с известным successor. Активное состояние возникает при потере основного пути и отсутствии feasible successor — в этом случае маршрутизатор инициирует процесс поиска альтернативных путей через query-пакеты.

Типы пакетов включают:

• Hello/ACK — обнаружение и поддержание соседства, подтверждения.
• Update — передача информации о маршрутах.
• Query/Reply — поиск альтернативных путей в активном состоянии.
• Request — запрос специфической информации.

Протокол RTP (Reliable Transport Protocol) обеспечивает надежную доставку критически важных пакетов. Hello-сообщения передаются без подтверждения на multicast-адрес 224.0.0.10, в то время как update, query и reply требуют получения ACK-подтверждений.

Модули PDM (Protocol Dependent Modules) позволяют Enhanced Interior Gateway Routing Protocol работать с различными протоколами сетевого уровня, обрабатывая специфические для каждого протокола задачи и взаимодействуя с DUAL для принятия решений о маршрутизации.

Настройка EIGRP: пошаговое руководство

Базовая конфигурация Enhanced Interior Gateway Routing Protocol отличается относительной простотой, но требует понимания нескольких ключевых принципов. Рассмотрим процесс настройки на практическом примере сети с тремя маршрутизаторами.

Шаг 1: Включение процесса

Первым шагом необходимо запустить процесс маршрутизации и указать номер автономной системы:

Router(config)# router eigrp 100

Router(config-router)#

Номер автономной системы должен совпадать на всех маршрутизаторах, которые будут участвовать в обмене маршрутной информацией. В отличие от OSPF, где этот параметр может различаться, в Enhanced Interior Gateway Routing Protocol несовпадение AS-номеров препятствует установлению соседства.

Шаг 2: Отключение автоматического суммирования

По умолчанию он выполняет автоматическое суммирование маршрутов на границах классовых сетей, что может привести к неожиданному поведению в современных сетях с VLSM:

Router(config-router)# no auto-summary

Шаг 3: Объявление сетей

Команда network определяет, какие интерфейсы будут участвовать в процессе:

Router(config-router)# network 10.1.1.0 0.0.0.3

Router(config-router)# network 192.168.1.0 0.0.0.255

Router(config-router)# network 172.16.0.0

Важно понимать, что команда network не объявляет сети для передачи — она определяет диапазон IP-адресов интерфейсов, которые должны участвовать в EIGRP. Если wildcard-маска не указана, используется классовая маска по умолчанию.

Шаг 4: Проверка конфигурации

После настройки необходимо проверить корректность работы протокола:

Router# show ip eigrp neighbors

Router# show ip route eigrp

Router# show ip eigrp topology

Router# show ip protocols

Команда show ip eigrp neighbors отображает установленные соседства с указанием hold-time, SRTT и RTO. Отсутствие соседей может указывать на проблемы с AS-номерами, K-значениями или сетевой связностью.

Вывод show ip route eigrp показывает маршруты, изученные через Enhanced Interior Gateway Routing Protocol (помечены буквой D), с указанием административного расстояния (по умолчанию 90) и метрики.

Альтернативный подход с использованием named EIGRP:

Современные версии Cisco IOS поддерживают именованную конфигурацию протокола, которая предоставляет более гибкие возможности:

Router(config)# router eigrp CORPORATE

Router(config-router)# address-family ipv4 unicast autonomous-system 100

Router(config-router-af)# network 10.0.0.0

Router(config-router-af)# no auto-summary

Такой подход упрощает управление сложными конфигурациями и поддержку множественных address-family в одном процессе Enhanced Interior Gateway Routing Protocol.

Оптимизация и расширенные настройки

После успешного развертывания базовой конфигурации возникает необходимость в тонкой настройке протокола для достижения оптимальной производительности. Рассмотрим ключевые параметры оптимизации, которые должны быть в арсенале каждого сетевого инженера.

Управление использованием полосы пропускания. По умолчанию его может использовать до 50% настроенной пропускной способности интерфейса для передачи своих пакетов. В высоконагруженных сетях это может потребовать корректировки:

Router(config-if)# ip bandwidth-percent eigrp 100 25

Данная команда ограничивает Enhanced Interior Gateway Routing Protocol использованием не более 25% полосы пропускания интерфейса для AS 100.

Настройка таймеров конвергенции. Модификация hello и hold-time позволяет ускорить обнаружение отказов в критических сегментах сети:

Router(config-if)# ip hello-interval eigrp 100 2

Router(config-if)# ip hold-time eigrp 100 6

Следует помнить, что агрессивные таймеры увеличивают нагрузку на процессор и могут привести к ложным срабатываниям при высокой загрузке сети.

Конфигурация Stub-маршрутизаторов. Stub-режим особенно полезен для граничных маршрутизаторов, которые не должны транзитировать трафик:

Router(config-router)# eigrp stub connected summary

Stub-маршрутизаторы не получают query-пакеты, что значительно ускоряет конвергенцию в крупных сетях и предотвращает проблемы типа stuck-in-active.

Балансировка нагрузки с использованием Variance. Уникальная возможность — балансировка по неравным путям — настраивается параметром variance:

Router(config-router)# variance 2

Это позволяет использовать пути, метрика которых не превышает удвоенную метрику лучшего маршрута.

Суммирование маршрутов. Ручное суммирование уменьшает размер таблиц маршрутизации и ограничивает распространение детализированной топологической информации:

Router(config-if)# ip summary-address eigrp 100 192.168.0.0 255.255.0.0

Аутентификация MD5. Для повышения безопасности рекомендуется настроить аутентификацию между соседями:

Router(config)# key chain EIGRP_KEYS

Router(config-keychain)# key 1

Router(config-keychain-key)# key-string MySecretKey

Router(config-if)# ip authentication mode eigrp 100 md5

Router(config-if)# ip authentication key-chain eigrp 100 EIGRP_KEYS

Практические рекомендации по оптимизации:

• Используйте passive-interface для интерфейсов, где не требуется обнаружение соседей.
• Настраивайте distribute-list для фильтрации ненужных маршрутов.
• Применяйте offset-list для искусственного изменения метрик.
• Мониторьте использование CPU и памяти на маршрутизаторах при большом количестве маршрутов.

Правильная оптимизация EIGRP требует понимания специфики конкретной сетевой среды и балансирования между скоростью конвергенции, стабильностью и использованием ресурсов.

Траблшутинг EIGRP

Диагностика проблем в сетях Enhanced Interior Gateway Routing Protocol требует систематического подхода и понимания наиболее распространенных сценариев отказов. Рассмотрим основные методологии поиска и устранения неисправностей в порядке от простых к сложным.

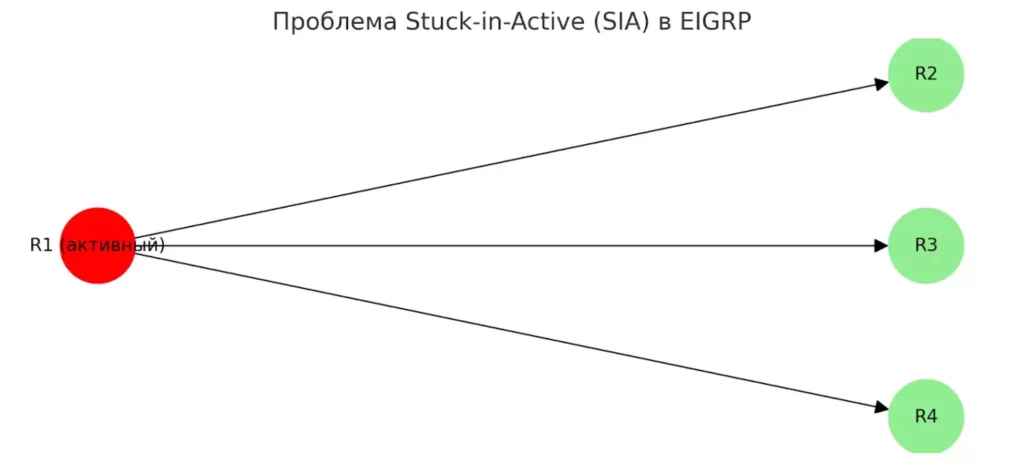

На иллюстрации видно, как маршрутизатор R1 зависает в активном состоянии и рассылает запросы соседям. Такая ситуация приводит к задержкам конвергенции и может быть критичной в больших сетях.

Проверка установления соседства

Первым шагом диагностики всегда должна быть проверка соседских отношений:

Router# show ip eigrp neighbors detail

Отсутствие ожидаемых соседей может указывать на несколько типичных проблем:

Несовпадение параметров конфигурации:

• Различные номера автономных систем — наиболее частая причина.
• Несовпадающие K-значения в метрике (K1, K2, K3, K4, K5).
• Проблемы с аутентификацией при использовании MD5.

Проблемы на физическом и канальном уровнях:

• MTU mismatch — соседство устанавливается, но маршруты не передаются.
• Асимметричная маршрутизация или проблемы с multicast-трафиком.

Диагностика проблем с маршрутами

Если соседство установлено, но определенные маршруты отсутствуют в таблице маршрутизации, следует проверить таблицу топологии:

Router# show ip eigrp topology all-links

Маршруты могут присутствовать в topology table, но не попадать в routing table по нескольким причинам:

• Существует маршрут с лучшим административным расстоянием.
• Действуют distribute-list или другие механизмы фильтрации.
• Проблемы с feasible condition для резервных путей.

Проблема Stuck-in-Active (SIA)

Одна из наиболее серьезных проблем возникает, когда маршрут надолго остается в активном состоянии:

Router# show ip eigrp topology active

SIA обычно происходит в следующих сценариях:

• Медленные или перегруженные каналы связи.
• Маршрутизаторы с недостаточными ресурсами CPU/памяти.
• Подсети с большим диаметром (много hop-ов для query-пакетов).
• Односторонние разрывы связи.

Команды отладки для глубокого анализа

При сложных проблемах используются команды debug (с осторожностью в production-средах):

Router# debug eigrp packets hello

Router# debug eigrp neighbor

Router# debug eigrp fsm

Типичные проблемы и их решения:

• Flapping соседства: часто связано с проблемами физического уровня или агрессивными таймерами.
• Медленная конвергенция: проверить наличие stub-конфигурации, размер сети, производительность маршрутизаторов.
• Неоптимальная маршрутизация: анализировать метрики, настройки variance, возможные проблемы с bandwidth/delay на интерфейсах.
• Split-horizon проблемы: особенно актуально для Frame Relay и DMVPN-сетей.

Превентивные меры:

Мониторинг ключевых параметров помогает предотвратить проблемы:

• Отслеживание SRTT и RTO для соседей.
• Мониторинг количества SIA-событий.
• Контроль размера таблиц топологии.
• Анализ паттернов изменения маршрутов.

Эффективный траблшутинг EIGRP требует не только знания команд диагностики, но и понимания архитектурных особенностей протокола и специфики конкретной сетевой среды.

Сравнение EIGRP и OSPF

При выборе протокола маршрутизации для корпоративной сети сетевые архитекторы неизбежно сталкиваются с дилеммой между EIGRP и OSPF. Каждый из этих протоколов имеет свои сильные и слабые стороны, которые делают их предпочтительными в различных сценариях.

• Скорость конвергенции и производительность. Enhanced Interior Gateway Routing Protocol традиционно демонстрирует более быструю конвергенцию благодаря механизму feasible successor и алгоритму DUAL. При наличии резервного пути переключение происходит практически мгновенно — менее чем за секунду. OSPF, использующий алгоритм SPF (Shortest Path First), требует больше времени для пересчета топологии при изменениях, особенно в крупных областях.
• Масштабируемость и архитектурные подходы. OSPF предлагает более структурированный подход к масштабированию через иерархическую организацию областей (areas). Это позволяет эффективно сегментировать крупные сети и ограничивать распространение LSA-сообщений. EIGRP использует плоскую топологию в рамках автономной системы, что может создавать ограничения в сверхкрупных сетях.
• Балансировка нагрузки. EIGRP обладает уникальной возможностью балансировки трафика по неравнозначным путям через механизм variance. OSPF поддерживает только равнозначную балансировку (equal-cost multipath), что может быть ограничивающим фактором при использовании каналов различной пропускной способности.
• Совместимость и стандартизация. OSPF является открытым стандартом (RFC 2328), что обеспечивает совместимость оборудования различных производителей. Enhanced Interior Gateway Routing Protocol, несмотря на публикацию RFC 7868, остается преимущественно Cisco-ориентированным протоколом с ограниченной поддержкой у других вендоров.

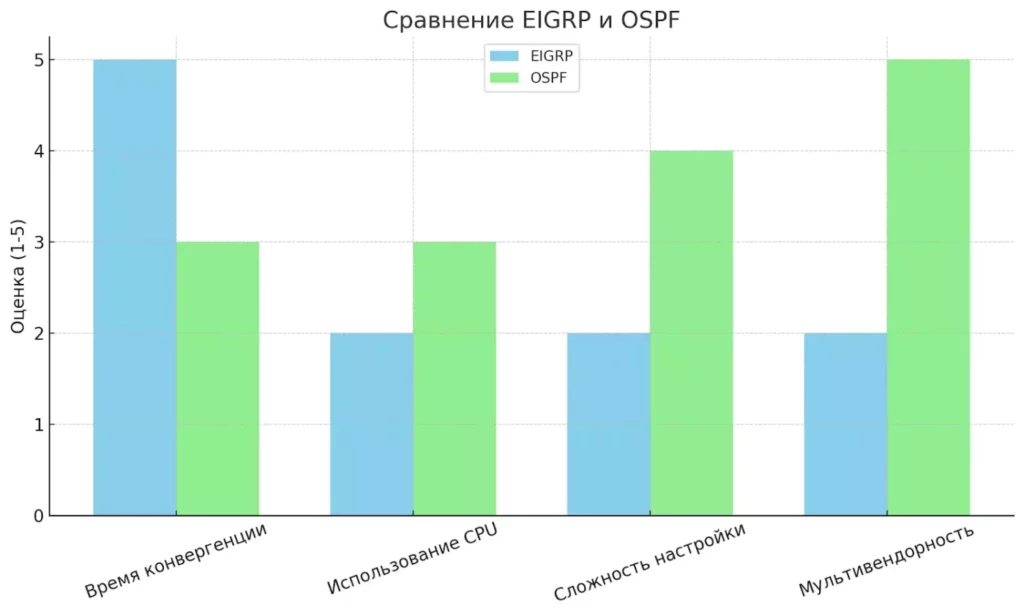

Столбчатая диаграмма сравнивает ключевые параметры протоколов. EIGRP быстрее восстанавливается и проще в настройке, тогда как OSPF выигрывает по мультивендорности и масштабируемости.

Практические рекомендации по выбору

EIGRP предпочтителен в гомогенных Cisco-средах, где критичны скорость восстановления и простота управления. Протокол отлично подходит для корпоративных сетей с умеренной сложностью и требованиями к быстрой адаптации.

OSPF становится более привлекательным в мультивендорных средах, при необходимости интеграции с service provider networks, или в сценариях, где требуется строгая иерархическая организация маршрутизации. Протокол также лучше документирован и имеет более широкую экспертизу на рынке.

В современных сетевых архитектурах выбор между протоколами часто определяется не только техническими характеристиками, но и стратегическими соображениями — планами по диверсификации оборудования, требованиями регулятора или корпоративными стандартами.

Преимущества и недостатки

При принятии решения о внедрении в корпоративную инфраструктуру необходимо объективно оценить как сильные, так и слабые стороны протокола. Рассмотрим ключевые факторы, которые могут повлиять на выбор протокола маршрутизации.

Преимущества:

• Высокая скорость восстановления — благодаря предварительно вычисленным feasible successor маршрутам, переключение на резервный путь происходит практически мгновенно.
• Поддержка VLSM и CIDR — обеспечивает эффективное использование адресного пространства в современных сетях.
• Гибкая балансировка нагрузки — уникальная возможность распределения трафика по неравнозначным путям через механизм variance.
• Экономное использование полосы пропускания — инкрементальные обновления и multicast-коммуникация минимизируют сетевой трафик.
• Относительная простота настройки — базовая конфигурация требует минимального количества команд.
• Автоматическое обнаружение соседей — упрощает развертывание и поддержание топологии.

Недостатки:

• Проприетарная природа — несмотря на открытую спецификацию, практическая реализация остается привязанной к оборудованию Cisco, что ограничивает гибкость выбора поставщиков.
• Повышенные требования к ресурсам — протокол может быть более требовательным к CPU и памяти по сравнению с простыми distance-vector протоколами, особенно при работе с большим количеством маршрутов.
• Сложность глубокой оптимизации — для достижения оптимальной производительности требуется понимание множества параметров: K-значений, variance, таймеров, stub-конфигураций.
• Ограниченная совместимость — интеграция с оборудованием других производителей может потребовать дополнительных усилий или оказаться невозможной.
• Потенциальные проблемы масштабирования — в сверхкрупных сетях плоская топология может создавать сложности с управлением и troubleshooting.
• Риски неправильной конфигурации — ошибки в настройке метрик или distribute-list могут привести к субоптимальной маршрутизации или петлям.

Практические соображения:

Выбор Enhanced Interior Gateway Routing Protocol оправдан в сценариях, где скорость восстановления критична, сеть строится преимущественно на оборудовании Cisco, а административная команда обладает соответствующей экспертизой. Протокол демонстрирует отличные результаты в корпоративных сетях среднего размера с умеренной сложностью топологии.

В то же время, для организаций, планирующих диверсификацию поставщиков оборудования или работающих в регулируемых отраслях с требованиями к открытым стандартам, недостатки EIGRP могут перевесить его технические преимущества. В таких случаях стоит рассмотреть альтернативы вроде OSPF или IS-IS.

FAQ: часто задаваемые вопросы

При изучении и внедрении у сетевых инженеров регулярно возникают типичные вопросы. Рассмотрим наиболее распространенные из них.

Q: На каком уровне модели OSI работает EIGRP?

A: Он функционирует на сетевом уровне (Layer 3) модели OSI. Протокол использует собственный протокольный номер 88 в IP-заголовке и напрямую инкапсулируется в IP-пакеты, минуя транспортный уровень.

Q: Ограничен ли протокол только оборудованием Cisco?

A: Формально нет — спецификация протокола открыта с 2013 года (RFC 7868). Однако практическая реализация остается преимущественно в экосистеме Cisco. Некоторые производители заявляют о поддержке EIGRP, но функциональность может быть ограниченной по сравнению с native Cisco implementation.

Q: Как корректно удалить конфигурацию с маршрутизатора?

A: Для полного удаления процесса Enhanced Interior Gateway Routing Protocol используйте команду no router eigrp [AS-number] в режиме глобальной конфигурации. При использовании named EIGRP: no router eigrp [process-name]. Это удалит весь процесс и все связанные с ним маршруты.

Q: Какой протокольный номер он использует и почему это важно?

A: Enhanced Interior Gateway Routing Protocol использует IP протокольный номер 88. Это критически важно для настройки ACL и firewall rules — необходимо явно разрешать этот протокол между EIGRP-соседями. В отличие от RIP, который использует UDP порт 520, он работает напрямую поверх IP.

Q: Совместим ли с IPv6?

A: Да, существует отдельная реализация EIGRPv6 для IPv6 сетей. Конфигурация несколько отличается от IPv4 версии и требует включения на интерфейсах командой ipv6 eigrp [AS-number].

Q: Можно ли запускать несколько процессов Enhanced Interior Gateway Routing Protocol одновременно?

A: Да, на одном маршрутизаторе может работать несколько независимых процессов с различными номерами автономных систем. Каждый процесс поддерживает собственные таблицы соседей и топологии.

Q: В чем разница между классическим и named EIGRP?

A: Named EIGRP (появился в IOS 15.0) предоставляет более структурированную конфигурацию через address-family, упрощает управление в сложных средах и поддерживает новые функции. Классический режим сохраняется для обратной совместимости.

Понимание этих базовых аспектов помогает избежать типичных ошибок при планировании и внедрении Enhanced Interior Gateway Routing Protocol в корпоративных сетях.

Заключение

EIGRP остается одним из наиболее эффективных протоколов маршрутизации для корпоративных сетей, построенных на базе оборудования Cisco. Его сочетание быстрой конвергенции, относительной простоты настройки и продвинутых возможностей балансировки нагрузки делает протокол привлекательным решением для многих сценариев. Подведем итоги:

• EIGRP — протокол динамической маршрутизации Cisco. Он обеспечивает высокую скорость конвергенции и оптимизацию работы корпоративных сетей.
• Алгоритм DUAL и резервные маршруты. Эти механизмы позволяют избежать петель и мгновенно переключаться при сбоях.
• Поддержка VLSM, CIDR и variance. Эти возможности делают использование адресного пространства гибким и эффективным.
• Настройка и оптимизация EIGRP. Протокол легко запускается, но требует знаний для глубокой конфигурации и траблшутинга.
• Преимущества и ограничения. Высокая производительность и простота настройки сочетаются с зависимостью от Cisco и рисками масштабируемости.
