UV-развёртка в 3D-моделировании: что это, зачем нужна и как делать правильно

Создание реалистичных 3D-моделей — это не только про геометрию и полигоны. Даже самая детализированная модель останется безжизненной без качественного текстурирования. Именно здесь на сцену выходит UV-развёртка — технический, но критически важный этап, который определяет, как именно плоское изображение ляжет на трёхмерную поверхность. Мы говорим о процессе, который превращает сложную геометрию в понятную карту для нанесения текстур.

В этой статье мы разберём, что такое UV mapping, почему без него невозможно обойтись в геймдеве, анимации и визуализации, и как правильно создавать развёртки, чтобы избежать растяжений, артефактов и других технических проблем. Материал будет полезен как новичкам в 3D-моделировании, так и практикующим дизайнерам, которые хотят систематизировать знания и освоить продвинутые техники работы с UV-островами и тайловым текстурированием.

Что такое UV-развёртка и зачем она нужна

UV-развёртка — это процесс преобразования трёхмерной поверхности объекта в плоскую двумерную карту, на которую затем накладываются текстуры. Название происходит от обозначения координатных осей: в то время как трёхмерное пространство использует привычные оси X, Y и Z, для текстурных координат применяются обозначения U (горизонталь) и V (вертикаль). Это сделано намеренно, чтобы избежать путаницы между пространственными координатами объекта и координатами на плоском изображении текстуры.

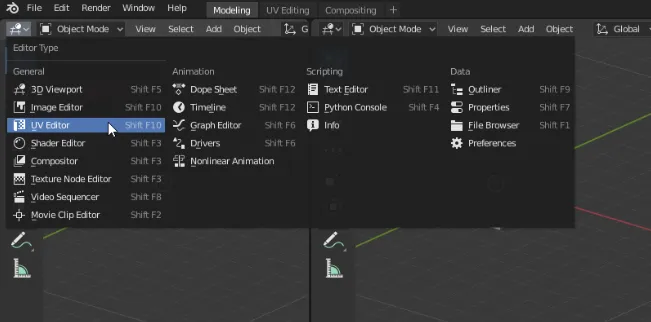

Интерфейса UV Editor в Blender.

Если нужна аналогия, представьте процесс раскроя ткани для пошива одежды. Портной разрезает материал по определённым линиям, получая плоские выкройки, которые затем сшиваются в объёмное изделие. UV-развёртка работает в обратном порядке: мы виртуально «разрезаем» готовый трёхмерный объект по швам и разворачиваем его на плоскости. Другая популярная метафора — развёртка глобуса в плоскую карту мира: сферическая поверхность Земли проецируется на двумерное изображение, хотя при этом неизбежны некоторые искажения.

Зачем вообще нужна эта процедура? В большинстве современных 3D-редакторов невозможно рисовать текстуры непосредственно на поверхности трёхмерного объекта с приемлемым качеством. Программе необходимо понимать, какой именно участок плоского изображения текстуры должен соответствовать каждому полигону объекта. UV-развёртка создаёт эту связь, определяя точное соответствие между координатами на плоской текстурной карте и поверхностью 3D-объекта. Без правильно выполненной развёртки текстуры будут растягиваться, искажаться или накладываться в совершенно неподходящих местах, что сделает объект непригодной для использования в финальном проекте.

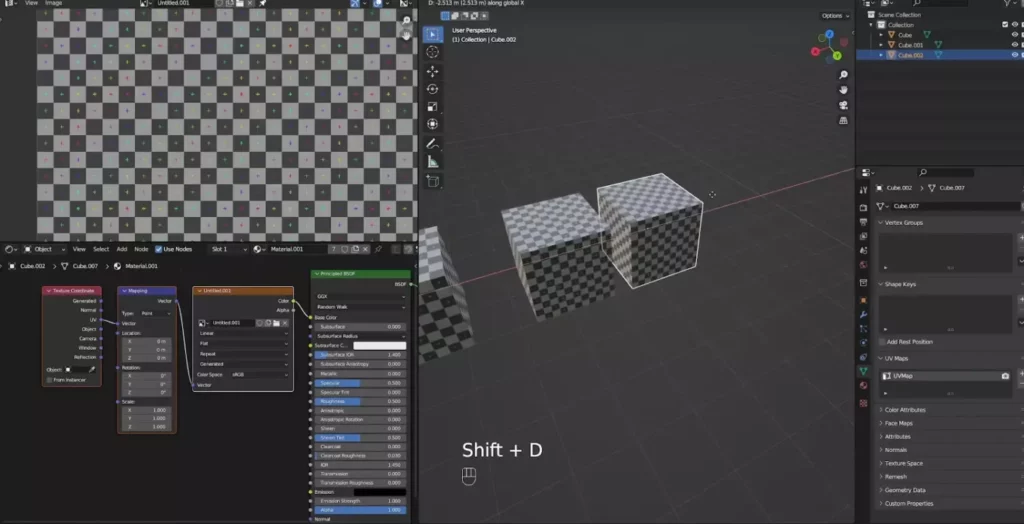

Один из способов создания UV-развёртки – Smart UV Project.

Где применяется UV-развёртка

UV-развёртка востребована практически во всех областях, где используется трёхмерная графика с текстурированием. Рассмотрим основные сферы применения этой технологии.

Геймдев.

Игровая индустрия — пожалуй, главный потребитель качественных UV-развёрток. Здесь текстурируется абсолютно всё: персонажи, окружение, оружие, транспорт, интерьерные объекты. От качества развёртки напрямую зависит визуальная составляющая игры и производительность — правильная упаковка UV-островов позволяет эффективно использовать текстурную память и добиваться оптимального баланса между детализацией и техническими ограничениями платформы.

Анимация и кинематограф.

В производстве анимационных фильмов и визуальных эффектов UV-развёртка используется для создания высокодетализированных персонажей и объектов. Здесь требования к качеству ещё выше, поскольку рендеринг не происходит в реальном времени, а модели часто показываются крупным планом. Развёртки разбиваются на множество сегментов с максимальным разрешением для достижения фотореалистичности.

Моушен-дизайн.

При создании анимационной графики и визуальных эффектов UV-маппинг применяется для текстурирования объектов в рекламных роликах, заставках, презентациях. Здесь подход может быть более гибким — иногда используются процедурные методы наложения текстур без классической развёртки, особенно для абстрактных или стилизованных объектов.

Архитектурная визуализация.

Создание фотореалистичных интерьеров и экстерьеров требует точного текстурирования поверхностей — от фасадов зданий до мебели и декоративных элементов. UV-развёртка обеспечивает корректное наложение материалов и позволяет контролировать масштаб и повторяемость текстур.

Брендинг и продуктовый дизайн.

При создании 3D-визуализаций упаковки, прототипов товаров и брендированной продукции UV-маппинг гарантирует точное размещение логотипов, этикеток и графических элементов на поверхности модели без искажений и деформаций.

Основные принципы работы UV-развёртки

Чтобы понять, как работает UV-развёртка, необходимо разобраться в последовательности технических операций, которые превращают трёхмерную геометрию в плоскую карту для текстурирования.

Выделение швов.

Первый этап — определение линий разреза на модели. Швы (seams) — это рёбра полигональной сетки, по которым модель будет виртуально «разрезана». Выбор расположения швов критически важен: они должны располагаться в малозаметных местах, чтобы стыки текстур не бросались в глаза. Швы можно размечать вручную или использовать автоматические алгоритмы, которые анализируют геометрию и предлагают оптимальные места разрезов.

Разрезание модели.

После разметки швов объекта логически делится на отдельные фрагменты. Каждый такой фрагмент будет независимо развёрнут в плоскость. На этом этапе важно учитывать, что слишком большое количество разрезов создаст множество мелких островов, что усложнит дальнейшую работу, а слишком малое — приведёт к сильным искажениям текстуры.

Разворачивание в плоское пространство.

Выделенные фрагменты, которые всё ещё сохраняют трёхмерную структуру, проецируются на двумерную плоскость. За эту операцию обычно отвечает функция Unwrap в 3D-редакторах. Программа математически вычисляет, как наилучшим образом «расплющить» криволинейную поверхность, минимизируя растяжения и сжатия. Результатом становятся так называемые UV-острова или шеллы — плоские фрагменты, которые соответствуют частям исходного объекта.

UV-острова и координатная карта.

Полученные острова размещаются в пределах условного квадрата с координатами от 0 до 1 по осям U и V. Это координатное пространство называется UV-картой. Каждая вершина полигона на трёхмерной модели получает соответствующие UV-координаты, которые определяют, какой пиксель текстуры будет на неё проецироваться. Важно, чтобы острова не перекрывались (за исключением специальных случаев с идентичными элементами) и эффективно заполняли доступное пространство.

Влияние на текстуры.

Качество развёртки напрямую определяет, как будет выглядеть текстура на финальном объекте. Если UV-острова растянуты неравномерно, текстура будет деформирована — например, квадратные пиксели превратятся в вытянутые прямоугольники. Если острова слишком малы относительно других частей объекта, соответствующие участки получат меньше текстурного разрешения и будут выглядеть размыто. Грамотная развёртка обеспечивает равномерное распределение текстурной плотности по всей поверхности объекта.

Типы и подходы к UV-развёртке

В практике 3D-моделирования существует несколько принципиально различных подходов к созданию UV-развёрток, каждый из которых имеет свои преимущества и ограничения в зависимости от конкретной задачи.

Ручная развёртка.

Этот метод предполагает, что художник самостоятельно размечает швы, контролирует процесс разворачивания и вручную корректирует расположение UV-островов. Ручной подход обеспечивает максимальный контроль над результатом: можно точно разместить швы в незаметных местах, выровнять острова для удобства текстурирования и оптимально использовать пространство UV-карты. Это трудоёмкий процесс, требующий опыта и понимания геометрии, но именно он даёт наилучшие результаты для уникальных моделей — персонажей, техники, ключевых игровых ассетов.

Автоматическая развёртка.

Большинство современных 3D-редакторов предлагают инструменты автоматического маппинга, которые анализируют геометрию объекта и самостоятельно определяют оптимальные места для швов. Для простых объектов — кубов, цилиндров, примитивных форм — автоматика работает вполне приемлемо. Однако при сложной геометрии результат часто нуждается в существенной доработке: программа может создать избыточное количество мелких островов, разместить швы в видимых местах или допустить перекрытия. Автоматическую развёртку обычно используют как отправную точку, которую затем дорабатывают вручную.

Тайловое текстурирование.

При этом подходе на объект накладывается повторяющаяся текстура (тайл), которая может многократно повторяться в UV-пространстве. Метод идеален для больших однородных поверхностей — стен, дорог, ландшафтов, тканей. Тайловое текстурирование обеспечивает высокую детализацию при минимальном расходе текстурной памяти, поскольку одно небольшое изображение используется многократно. Главный недостаток — повторяемость паттерна может быть заметна, хотя современные техники процедурного смешивания помогают минимизировать этот эффект.

Уникальное текстурирование.

В противоположность тайловому подходу, уникальная развёртка предполагает, что каждый участок модели получает индивидуальную текстуру. Все UV-острова размещаются в пределах единого квадрата координат, и текстура создаётся специально под эту конкретную развёртку. Такой метод необходим для персонажей, уникальных объектов, техники — всего, что требует индивидуального художественного подхода. С точки зрения производительности это одна текстура, что упрощает загрузку для движка, но требует больше памяти для высокого разрешения.

Альтернативные методы без UV.

Современные шейдерные системы предлагают процедурные способы наложения текстур, не требующие классической развёртки. Трипланарное проецирование (Tri-Planar Mapping) проецирует текстуру с трёх осей одновременно, что удобно для органических форм — скал, холмов, деревьев. Боксовое проецирование (Box Mapping) работает похожим образом, проецируя изображение с шести сторон куба. Эти методы популярны в моушен-дизайне и процедурной генерации, где точность не критична, однако при деформации и анимации могут возникать артефакты скольжения текстуры.

Как сделать UV-развёртку: пошаговая инструкция

Создание качественной UV-развёртки — это последовательный процесс, требующий внимания к деталям на каждом этапе. Рассмотрим полный алгоритм работы от подготовки модели до финальной упаковки.

Шаг 1. Подготовка модели.

Прежде чем приступать к развёртке, необходимо убедиться, что геометрия объекта корректна. Проверьте топологию на наличие дублирующихся вершин, перекрывающихся полигонов, изолированных рёбер и других артефактов, которые могут помешать корректному разворачиванию. Модель должна иметь чистую структуру без вырожденных треугольников и нулевых граней. Если планируется симметричное текстурирование, убедитесь, что геометрия действительно симметрична — это позволит использовать зеркалирование UV-островов и сэкономить пространство.

Шаг 2. Разметка швов.

Определите логические места для разрезов модели. Швы следует размещать на жёстких рёбрах с углом более 60 градусов, на границах разных материалов, в затенённых и малозаметных областях. Для антропоморфных персонажей швы обычно проходят по внутренней стороне конечностей, в подмышечных впадинах, вдоль линий одежды. Для технических объектов — по линиям панелей, в местах соединения деталей. Старайтесь минимизировать количество швов, но не в ущерб качеству — лучше добавить разрез, чем получить сильно искажённую текстуру.

Шаг 3. Развёртка (Unwrap).

После разметки швов выполните операцию разворачивания. В Blender это команда Unwrap, в Maya — UV → Unwrap, в 3ds Max — модификатор Unwrap UVW. Программа автоматически проецирует выделенные части модели в плоскость согласно размеченным швам. На этом этапе получаются первичные UV-острова, которые могут требовать доработки. Проанализируйте результат: все ли части модели присутствуют на UV-карте, нет ли явных деформаций или перекрытий.

Шаг 4. Проверка и исправление растяжений.

Наложите на объект тестовую шахматную текстуру (checker pattern) или специальную UV-сетку. Если квадраты текстуры отображаются равномерно по всей поверхности — развёртка выполнена корректно. Вытянутые, сжатые или искажённые квадраты указывают на проблемные области. В Blender можно использовать режим Display Stretch в UV Editor, который цветом показывает степень искажения каждого треугольника. Критичные растяжения исправляются добавлением дополнительных швов или локальной релаксацией UV-координат.

Шаг 5. Раскладка UV-островов (Layout).

Теперь необходимо оптимально разместить все острова внутри UV-квадрата. Цель — максимально заполнить доступное пространство, избегая больших пустых областей. Острова не должны выходить за границы координат 0-1 (за исключением тайлового текстурирования), не должны перекрываться и должны иметь достаточные отступы друг от друга. Большинство программ предлагают инструменты автоматической упаковки (Pack Islands), но результат часто требует ручной корректировки для более эффективного использования пространства.

Шаг 6. Проверка плотности текселей (Texel Density).

Texel Density — это соотношение между размером текстуры в пикселях и площадью поверхности объекта в условных единицах. Критически важно, чтобы все части модели имели примерно одинаковую плотность текселей, иначе одни участки будут выглядеть детализированными, а другие — размытыми. В профессиональных инструментах вроде RizomUV или специальных плагинов есть функции выравнивания плотности. Исключение составляют намеренно уменьшенные невидимые элементы — например, подошвы обуви персонажа, которые редко попадают в кадр.

Шаг 7. Финальная упаковка и padding.

Последний технический этап — установка правильных отступов (padding) между UV-островами. Паддинг необходим для корректной работы мипмаппинга — технологии автоматического уменьшения разрешения текстур на расстоянии. Без достаточных отступов при снижении детализации возникают артефакты на стыках островов. Стандартные значения паддинга зависят от разрешения текстуры: для 1024×1024 — 8 пикселей, для 2048×2048 — 16 пикселей, для 4096×4096 — 32 пикселя. Современные текстурные редакторы автоматически создают размытые границы (dilation) вокруг островов, что дополнительно предотвращает появление швов.

После выполнения всех этапов UV-развёртка готова к текстурированию. Рекомендуется экспортировать UV-snapshot — изображение развёртки в высоком разрешении, которое можно использовать как референс при рисовании текстур в графических редакторах.

Где размещать швы и как их маскировать

Правильное размещение швов — один из ключевых навыков, определяющих качество UV-развёртки. Швы — это неизбежное зло: они необходимы для преобразования трёхмерной поверхности в плоскую карту, но при этом создают видимые стыки текстуры, которые могут нарушить визуальное восприятие модели.

Затенённые и скрытые зоны.

Наиболее очевидное решение — размещать швы в местах, которые редко попадают в поле зрения. Для персонажей это внутренняя сторона рук и ног, подмышечные впадины, область за ушами, нижняя часть подбородка. Для объектов — нижние плоскости, на которых объект «стоит», внутренние поверхности, тыльные стороны. Поскольку освещение обычно падает сверху, нижние и боковые затенённые участки естественным образом маскируют стыки текстур.

Жёсткие рёбра (Hard Edges).

Места, где поверхность меняет направление под острым углом, идеально подходят для размещения швов. Грани куба, рёбра технических деталей, углы архитектурных элементов — все эти жёсткие переходы визуально отвлекают внимание от стыков текстуры. Более того, в игровом моделировании существует правило: если ребро помечено как жёсткое (hard edge) для корректного отображения нормалей, на нём обязательно должен быть UV-шов, иначе при запекании карт нормалей возникнут артефакты.

Границы материалов.

Логичное место для шва — там, где один материал переходит в другой. Стык кожи и ткани на персонаже, соединение металлической и пластиковой части механизма, переход от дерева к металлу на мебели — различие в цвете и фактуре текстур визуально замаскирует линию разреза. Этот принцип также помогает логически организовать развёртку, группируя элементы из одного материала на отдельных островах.

Естественные линии и детали.

На одежде швы UV-развёртки можно совместить с реальными швами на ткани. На технике — с линиями панелей, заклёпками, декоративными элементами. Любые визуальные детали, создающие естественные границы на поверхности модели, могут служить маскировкой для UV-швов.

Области низкой кривизны.

Избегайте размещения швов на плавно изогнутых поверхностях, особенно на лицах персонажей. Шов, проходящий через щеку или лоб, будет критически заметен. Вместо этого старайтесь вести разрезы по естественным складкам и углублениям.

Проверка качества развёртки

После создания UV-развёртки необходимо провести тщательную проверку на наличие типичных ошибок, которые могут проявиться только на этапе текстурирования или рендеринга. Профессиональные 3D-художники используют набор стандартных методов контроля качества.

Шахматная текстура (UV Checker).

Самый простой и эффективный способ визуальной проверки — наложить на объект специальную тестовую текстуру с чередующимися квадратами или цветной сеткой. Если развёртка выполнена корректно, все квадраты будут одинакового размера и не деформированы. Вытянутые, сжатые или искажённые клетки сразу укажут на проблемные области с растяжением текстуры. Многие 3D-редакторы имеют встроенные checker-текстуры, а в Blender можно использовать Color Grid или UV Grid для более детальной диагностики.

Визуализация растяжений.

В Blender в UV Editor есть режим Display Stretch, который окрашивает поверхность модели в зависимости от степени искажения: синий цвет означает минимальные искажения, красный — критические растяжения или сжатия. В Maya аналогичный инструмент называется UV → Texture Border Edges. Эти инструменты помогают быстро идентифицировать области, требующие дополнительной проработки или перемещения швов.

Проверка перекрытий (Overlapping).

UV-острова не должны накладываться друг на друга, за исключением намеренного дублирования идентичных элементов. Перекрытия приводят к тому, что разные части модели будут использовать один и тот же участок текстуры, что создаст видимые артефакты. Большинство программ имеют функции визуализации перекрытий — например, в Substance Painter проблемные области подсвечиваются красным цветом.

Контроль плотности текселей (Texel Density).

Равномерное распределение текстурного разрешения по поверхности модели критически важно для профессионального результата. Используйте специализированные инструменты или плагины (Texel Density Checker в Blender, встроенные средства в Maya) для проверки и выравнивания плотности. Все части модели должны иметь примерно одинаковое соотношение пикселей текстуры к площади поверхности.

Оценка заполнения пространства.

Проверьте, насколько эффективно использовано UV-пространство. Оптимальное заполнение составляет 70-80% — это баланс между максимальным использованием разрешения текстуры и необходимым паддингом между островами. Слишком низкое заполнение (40-50%) означает потерю текстурного разрешения и неэффективный расход памяти.uv заполнение

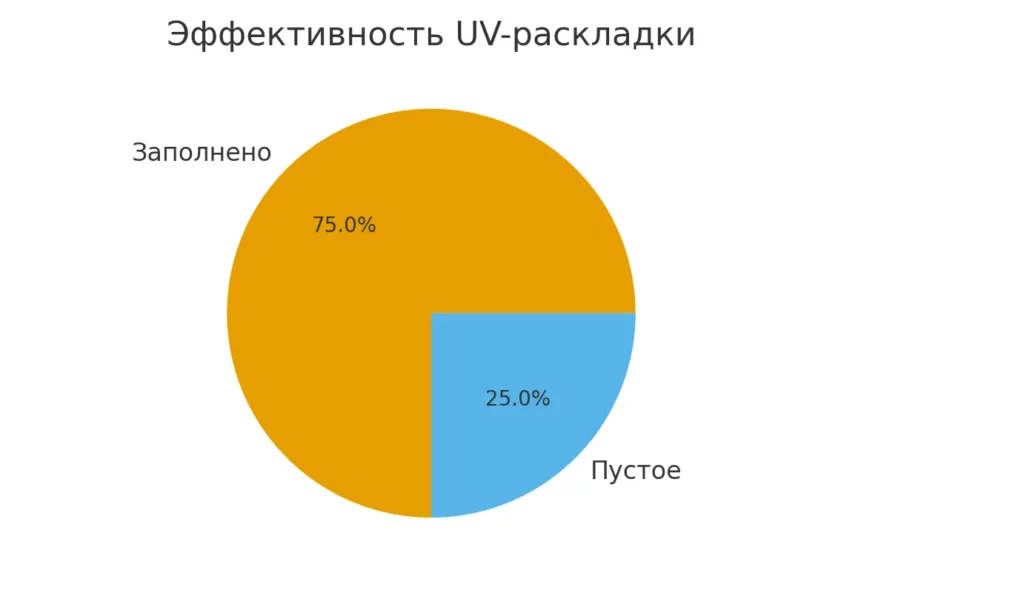

Диаграмма показывает пример оптимального распределения UV-островов внутри одной текстурной области. Заполнение около 75% считается хорошим балансом между плотностью и паддингом. Низкое заполнение ведёт к потере детализации и неэффективному расходу памяти.

Диаграмма показывает пример оптимального распределения UV-островов внутри одной текстурной области. Заполнение около 75% считается хорошим балансом между плотностью и паддингом. Низкое заполнение ведёт к потере детализации и неэффективному расходу памяти.

Чеклист финальной проверки:

• ✓ Нет видимых растяжений на checker-текстуре.
• ✓ Все острова внутри координат 0-1 (для уникальных текстур).
• ✓ Отсутствуют перекрытия UV-островов.
• ✓ Равномерная плотность текселей на всех элементах.
• ✓ Достаточный паддинг между островами.
• ✓ Швы расположены в малозаметных местах.
• ✓ Заполнение UV-пространства 70-80%.

Инструменты и программы для UV-развёртки

Современные 3D-редакторы предлагают разнообразные инструменты для создания UV-развёрток, от базовых встроенных средств до специализированных профессиональных решений. Рассмотрим возможности популярных программ и дополнительного софта.

Blender.

Этот бесплатный редактор предлагает полноценный набор инструментов для UV-маппинга. Специальный режим UV Editing разделяет экран на две области: слева отображается UV-карта, справа — трёхмерная модель. Основные инструменты включают Mark Seam для разметки швов, Unwrap для разворачивания геометрии, а также различные типы проекций (Cube, Cylinder, Sphere). UV Editor позволяет вручную редактировать острова, масштабировать, вращать и выравнивать их. Встроенная функция Pack Islands автоматически упаковывает развёртку. Дополнительные аддоны вроде Texel Density Checker и TexTools существенно расширяют возможности работы с UV.

Autodesk Maya.

Профессиональный стандарт индустрии предлагает мощный UV Toolkit с продвинутыми возможностями. Maya поддерживает как автоматическую развёртку (Automatic UV), так и детальную ручную настройку через UV Editor. Программа включает инструменты для работы с плотностью текселей, автоматическую оптимизацию островов, функции выпрямления UV-шеллов (Straighten UVs). Особенно удобны инструменты для работы со сложной геометрией — Unfold и Optimize, которые минимизируют искажения. Maya также предлагает различные типы проекций и возможность работы с UDIM — системой множественных UV-тайлов для высокодетализированных моделей.

Autodesk 3ds Max.

В этом редакторе работа с UV осуществляется через модификатор Unwrap UVW. После применения модификатора открывается отдельное окно Edit UVWs с полным набором инструментов для редактирования. 3ds Max предлагает различные алгоритмы разворачивания, инструменты релаксации для уменьшения растяжений, функции автоматической упаковки. Программа хорошо справляется с примитивными формами благодаря встроенным проекциям (Box, Cylindrical, Spherical), что ускоряет работу с техническими объектами.

RizomUV.

Специализированное профессиональное решение для UV-развёртки, которое многие считают золотым стандартом индустрии. RizomUV использует продвинутые алгоритмы для минимизации искажений и предлагает интуитивные инструменты для быстрой работы. Программа особенно эффективна при упаковке островов и выравнивании плотности текселей. Многие профессиональные студии используют RizomUV как дополнение к основному 3D-редактору для финальной оптимизации развёрток.

UVLayout.

Ещё один специализированный инструмент, известный своей способностью эффективно разворачивать сложную органическую геометрию. UVLayout использует уникальный подход, позволяющий интерактивно «отрывать» части модели и наблюдать, как они разворачиваются в реальном времени. Программа популярна среди персонаж-артистов.

Houdini.

Процедурный подход этого редактора позволяет создавать неразрушающие UV-пайплайны с использованием нодов. UV Layout ноды в Houdini предлагают мощные алгоритмы упаковки, которые часто превосходят конкурентов по эффективности использования пространства. Особенно полезно для технических артистов, работающих с большим количеством ассетов.

Частые ошибки и как их избежать

Даже опытные 3D-художники иногда допускают типичные ошибки при создании UV-развёрток. Рассмотрим наиболее распространённые проблемы и способы их предотвращения.

Эта диаграмма показывает, какие ошибки в UV-развёртке встречаются чаще всего у 3D-художников. Наибольшую проблему создают неправильно размещённые швы и растяжения текстур. Наименее критичны, но всё ещё важны — паддинг и пустое пространство.

Неправильное размещение швов.

Одна из самых частых ошибок — размещение швов на видимых участках модели, где они становятся заметными артефактами. Шов, проходящий по центру лица персонажа или по лицевой стороне объекта, испортит визуальное восприятие даже при идеальном текстурировании. Решение: всегда анализируйте модель с точки зрения основных ракурсов камеры и размещайте швы на задних, нижних или внутренних поверхностях. Используйте жёсткие рёбра и границы материалов как естественные места для разрезов.

Растянутые и деформированные текстуры.

Неравномерное растяжение UV-островов приводит к тому, что текстура искажается на поверхности модели — квадратные элементы становятся прямоугольными, круги превращаются в овалы. Это происходит, когда криволинейная поверхность разворачивается с недостаточным количеством швов или когда острова масштабируются непропорционально. Решение: используйте checker-текстуру для визуальной проверки, добавляйте дополнительные швы в проблемных областях, применяйте инструменты релаксации UV для выравнивания искажений. В критичных случаях может потребоваться полная перемаркировка швов.

Перекрытия UV-островов.

Когда острова накладываются друг на друга в UV-пространстве, несколько разных частей модели пытаются использовать один и тот же участок текстуры. Это создаёт непредсказуемые артефакты и делает текстурирование невозможным. Перекрытия часто возникают при автоматической развёртке сложной геометрии или при неаккуратной ручной раскладке. Решение: всегда проверяйте развёртку на наличие overlapping с помощью специальных инструментов визуализации. Исключение — намеренное дублирование идентичных элементов (например, одинаковых ножек стола), но такие случаи должны быть осознанными.

Неэффективная упаковка и пустое пространство.

Когда UV-острова занимают лишь 40-50% доступного пространства, модель теряет потенциальное текстурное разрешение. Большие пустые области в UV-карте означают, что часть текстурной памяти расходуется впустую. Это особенно критично в игровой разработке, где оптимизация ресурсов принципиальна. Решение: используйте инструменты автоматической упаковки как отправную точку, затем вручную корректируйте расположение островов для достижения 70-80% заполнения. Масштабируйте мелкие острова, поворачивайте элементы для более плотной укладки.

Недостаточный или избыточный паддинг.

Отсутствие отступов между UV-островами приводит к появлению видимых швов при мипмаппинге — когда движок автоматически снижает разрешение текстур на расстоянии. Пиксели соседних островов начинают «перетекать» друг в друга, создавая цветные артефакты на границах. С другой стороны, слишком большой паддинг неоправданно расходует UV-пространство. Решение: используйте стандартные значения паддинга в зависимости от разрешения текстуры (8 пикселей для 1K, 16 для 2K, 32 для 4K). Современные текстурные редакторы автоматически создают dilation — размытие границ островов, что дополнительно предотвращает артефакты.

Неравномерная плотность текселей.

Когда разные части модели имеют различную текстурную плотность, одни элементы выглядят детализированными и чёткими, а другие — размытыми и низкополигональными. Это нарушает визуальную целостность модели. Решение: используйте инструменты проверки Texel Density и выравнивайте плотность для всех островов. Исключение можно делать только для намеренно уменьшенных невидимых элементов.

Продвинутые техники и оптимизация

На профессиональном уровне UV-развёртка требует не только технической корректности, но и стратегического подхода к оптимизации. Рассмотрим продвинутые методы, которые используют опытные 3D-художники для достижения максимального качества и производительности.

Продвинутые алгоритмы упаковки.

Автоматические инструменты упаковки существенно эволюционировали за последние годы. Современные плагины вроде UV Packmaster для Blender или встроенные решения в RizomUV используют сложные математические алгоритмы для максимально плотной укладки островов. Эти инструменты учитывают не только форму островов, но и возможность их вращения под любым углом, что позволяет достичь заполнения на 5-10% выше, чем при ручной раскладке. Для крупных проектов с сотнями ассетов такая автоматизация экономит десятки часов работы.

Texel Density и система LOD.

В игровой разработке модели часто существуют в нескольких вариантах детализации — Level of Detail (LOD). Высокодетализированная модель используется вблизи, упрощённые версии — на расстоянии. Критически важно правильно распределять текстурное разрешение между уровнями LOD. Для близкого плана (LOD0) используется максимальная плотность текселей, для средней дистанции (LOD1-2) — сниженная, для дальнего плана (LOD3-4) — минимальная. Это позволяет оптимизировать видеопамять без визуальных потерь, поскольку детали всё равно не различимы на расстоянии.

Симметрия и overlap UV-островов.

Для симметричных моделей можно существенно сэкономить UV-пространство, накладывая зеркальные элементы друг на друга. Например, левая и правая рука персонажа могут использовать один и тот же UV-остров. При этом текстура автоматически зеркалируется на одной из сторон. Этот метод позволяет удвоить эффективное разрешение текстуры или освободить место для более важных элементов. Важное ограничение: оверлап не подходит для запекания карт нормалей и ambient occlusion, поскольку левая и правая стороны имеют разную геометрию теней.

Подготовка UV для игровых движков.

Unity и Unreal Engine имеют специфические требования к UV-развёрткам. Для корректной работы глобального освещения (lightmapping) необходим второй UV-канал с особыми характеристиками: все острова должны быть уникальными (без оверлапа), с увеличенным паддингом, выровнены по сетке пикселей. Многие движки автоматически генерируют второй UV-канал, но результат часто далёк от оптимального. Профессионалы создают lightmap UV вручную, обеспечивая лучшее качество запечённого освещения и меньший размер текстур.

Оптимизация для мобильных платформ.

Мобильные устройства имеют жёсткие ограничения по памяти и производительности. Здесь критична агрессивная оптимизация: максимальное использование тайловых текстур для окружения, минимальное количество уникальных текстур, активное применение атласов (texture atlases), где множество мелких объектов объединяются на одной текстуре. UV-острова должны быть упакованы с заполнением близким к 90%, а разрешение текстур редко превышает 2048×2048 даже для ключевых персонажей.

UDIM workflow.

В кинематографе и высокобюджетной игровой разработке используется система UDIM — расширение стандартного UV-пространства на несколько тайлов. Вместо ограничения координатами 0-1, модель может использовать пространство 1001, 1002, 1003 и так далее, где каждый тайл соответствует отдельной текстуре высокого разрешения. Это позволяет достичь экстремальной детализации для сложных моделей — например, лицо персонажа может занимать целый 4K-тайл, тело — ещё два. UDIM поддерживается в Maya, Houdini, Substance Painter и современных рендер-движках.

Процедурные и динамические UV.

Для определённых задач используются процедурно генерируемые UV-координаты, которые вычисляются в реальном времени на основе геометрии. Технологии вроде Mesh Decals в Unreal Engine позволяют проецировать текстуры на поверхности без предварительной развёртки. Это удобно для повреждений, грязи, наклеек и других динамических элементов, которые добавляются в процессе игры.

UV-развёртка в пайплайне 3D-производства

UV-развёртка редко существует изолированно — она является связующим звеном между различными этапами создания 3D-контента. Понимание того, как развёртка интегрируется в общий производственный процесс, критически важно для эффективной работы.

Текстурирование в специализированных редакторах.

После создания UV-развёртки модель экспортируется в программы для текстурирования — Substance 3D Painter, Mari, Photoshop или аналоги. Substance Painter стал индустриальным стандартом благодаря возможности рисовать непосредственно на 3D-модели с автоматической проекцией на UV-карту. Качество развёртки напрямую влияет на удобство работы художника: хорошо организованные острова с логичной группировкой элементов упрощают нанесение текстур, а равномерная плотность текселей гарантирует одинаковую детализацию по всей поверхности. При текстурировании в 2D-редакторах вроде Photoshop UV-развёртка экспортируется как референсное изображение, поверх которого художник рисует финальную текстуру.

Запекание карт (Baking).

Один из ключевых этапов современного пайплайна — перенос деталей с высокополигональной модели на низкополигональную через текстурные карты. Создаётся детализированная скульптурная модель в ZBrush или аналогичном софте, затем её геометрические особенности «запекаются» в карты нормалей (Normal Map), ambient occlusion, кривизны (Curvature) и другие. Эти карты накладываются на упрощённую модель с UV-развёрткой, создавая иллюзию высокой детализации при минимальном количестве полигонов. Критически важно, чтобы UV-развёртка low-poly модели была выполнена корректно: швы должны совпадать с жёсткими рёбрами, иначе при запекании возникнут видимые артефакты на границах островов.

PBR-материалы и шейдерные системы.

Современный рендеринг использует Physically Based Rendering — систему, где материалы определяются набором текстурных карт: базовый цвет (Albedo/Base Color), металличность (Metallic), шероховатость (Roughness), нормали и другие. Все эти карты привязываются к UV-координатам модели и работают согласованно для создания реалистичного внешнего вида. Шейдерные системы в игровых движках и рендерах считывают UV-координаты каждого пикселя поверхности и определяют, какой участок каждой текстурной карты должен быть отображён. Некорректная развёртка приведёт к рассинхронизации между картами и визуальным артефактам.

Экспорт в игровые движки.

При переносе модели в Unity, Unreal Engine или другие движки UV-развёртка сохраняется как часть геометрических данных. Движки используют эту информацию для рендеринга в реальном времени, применения динамического освещения, расчёта теней. Особенность игровых движков — необходимость оптимизации: они чувствительны к количеству текстур, разрешению, числу материалов на модели. Правильная UV-развёртка позволяет объединить несколько элементов в одну текстуру (texture atlasing), снижая количество draw calls и повышая производительность. Для мобильных платформ эта оптимизация особенно критична.

Интеграция с системами автоматизации.

В крупных студиях UV-развёртка часто автоматизируется через технические пайплайны. Скрипты на Python (для Maya, Blender) или Houdini Engine позволяют применять стандартизированные правила развёртки к большому количеству однотипных ассетов — например, автоматически разворачивать архитектурные элементы или пропсы окружения. Это обеспечивает единообразие и значительно ускоряет производство, особенно в проектах с сотнями уникальных моделей.

Советы от экспертов и ресурсы для обучения

Освоение UV-развёртки требует не только понимания теоретических основ, но и практического опыта. Мы собрали рекомендации профессионалов индустрии и полезные ресурсы для тех, кто хочет улучшить свои навыки.

Практические советы от индустрии.

Кирилл Резниченко, CEO игровой студии Rainstyle Games, отмечает: «Начинающие пользователи часто зацикливаются на использовании одного софта. За годы работы с 3D я выработал комбинированный подход: создаю модель в Maya, импортирую в RizomUV для разметки швов, а финальную упаковку завершаю в Houdini с использованием UV Layout нода. Этот инструмент эффективно распределяет острова на развёртке. Подходов к развёртке может быть много — даже автоматическое преобразование вполне подойдёт для объектов дальнего плана. Всё зависит от конкретных задач и требований заказчика».

Эксперты рекомендуют не рассматривать UV-развёртку как самоцель. Если в проекте она не влияет критически на результат — например, в некоторых моушен-графических работах — этап можно упростить или минимизировать. Важно концентрироваться на элементах, требующих точной детализации, и не тратить время на идеальную развёртку невидимых частей модели.

Обучающие ресурсы на YouTube.

Платформа предлагает огромное количество бесплатных уроков по UV-развёртке. Канал Blender Guru содержит детальные туториалы по работе с UV в Blender, включая визуализацию процесса и объяснение типичных ошибок. Для пользователей Maya стоит обратить внимание на официальный канал Autodesk и курсы от опытных технических артистов. Многие профессионалы делятся своими пайплайнами и лайфхаками, демонстрируя реальные производственные кейсы.

Официальная документация.

Создатели 3D-программ предоставляют подробную документацию с пошаговыми инструкциями. Autodesk Knowledge Network для Maya и 3ds Max, официальная документация Blender Foundation, справочная система Foundry для Mari — все эти ресурсы содержат актуальную информацию о функционале и лучших практиках. Документация особенно полезна для понимания технических нюансов и новых функций, появляющихся в обновлениях.

Специализированные курсы и платформы.

Для системного обучения стоит рассмотреть платные образовательные программы. Платформы вроде Skillbox, Contented, онлайн-школы по геймдеву предлагают структурированные курсы по 3D-моделированию, где UV-развёртка изучается как часть комплексного пайплайна. Преимущество таких курсов — обратная связь от практикующих специалистов, проверка домашних заданий и возможность собрать портфолио под руководством менторов.

Сообщества и форумы.

Профессиональные сообщества вроде Polycount, CGSociety, Reddit (r/3Dmodeling, r/gamedev) — отличные места для получения критики своих работ и советов от коллег. Многие опытные художники охотно разбирают UV-развёртки начинающих, указывая на конкретные проблемы и предлагая решения. Участие в таких сообществах помогает оставаться в курсе индустриальных стандартов и новых подходов.

Анализ профессиональных работ.

Один из лучших способов обучения — изучение развёрток из реальных проектов. Многие студии и художники публикуют breakdown своих моделей, включая UV-карты. Сайты вроде ArtStation содержат тысячи портфолио с детальными изображениями процесса. Анализируя, где профессионалы размещают швы, как упаковывают острова и организуют пространство, можно значительно улучшить собственные навыки.

Заключение

UV-развёртка — это фундаментальный навык, определяющий качество финального 3D-контента. Подведём ключевые моменты, которые мы рассмотрели в этом материале:

• UV-развёртка определяет, как текстура ложится на 3D-модель. Это гарантирует отсутствие искажений и повышает качество итогового рендера.
• Грамотное размещение швов снижает риск артефактов. Такой подход делает стыки незаметными и облегчает дальнейшее текстурирование.
• Проверка плотности текселей обеспечивает равномерную детализацию. Благодаря этому объект выглядит цельным и аккуратно проработанным.
• Правильная упаковка UV-островов экономит текстурную память. Это особенно важно в геймдеве и работе с мобильными платформами.
• Специализированные инструменты ускоряют процесс развёртки. Они помогают автоматизировать рутинные этапы и повышают качество результата.

Если вы только начинаете осваивать UV-развёртку, рекомендуем обратить внимание на подборку курсов по 3D-моделированию. В них есть теоретическая и практическая часть, что помогает быстрее освоить процесс и начать уверенно применять навыки в реальных проектах. Такие материалы особенно полезны тем, кто хочет совершенствовать технику текстурирования.
