IDEF, EPC и BPMN: как выбрать нотацию для моделирования бизнес-процессов

В мире современного бизнеса, где компании растут с головокружительной скоростью, а процессы усложняются быстрее, чем появляются способы их контролировать, моделирование бизнес-процессов становится не просто полезным инструментом — оно превращается в необходимость выживания.

Представьте ситуацию: ваша компания функционирует как сложный организм, где каждый отдел — это орган, а процессы — кровеносная система. Что происходит, когда мы не понимаем, как именно циркулирует эта «кровь»?

Зачем нужно моделировать бизнес-процессы

Моделирование бизнес-процессов — это методичное описание и визуализация всех операций внутри организации, которые помогают решать бизнес-задачи и создавать ценность. Мы фиксируем не только то, что происходит сейчас (модель «as is»), но и проектируем то, как процессы должны работать в идеале (модель «to be»). Это похоже на создание подробной карты местности — сначала мы изучаем существующий ландшафт, а затем прокладываем оптимальные маршруты.

Основные преимущества моделирования проявляются в нескольких ключевых областях:

Выявление узких мест и неэффективности — визуализация процессов позволяет обнаружить проблемы, которые раньше оставались скрытыми. Часто оказывается, что задержки в доставке связаны не с логистикой, а с медленной обработкой заказов на складе.

Улучшение коммуникации между отделами — единое понимание процессов устраняет разночтения и конфликты между подразделениями. Когда каждый знает свою роль и понимает, как его работа влияет на общий результат, эффективность команды возрастает кратно.

Создание фундамента для автоматизации — без четкого понимания существующих процессов внедрение CRM, ERP или других систем превращается в дорогостоящий эксперимент с непредсказуемым результатом. Модель процессов становится техническим заданием для разработчиков.

Столбчатая диаграмма показывает три ключевых выгоды моделирования бизнес-процессов. Она помогает быстро сопоставить ценность разных преимуществ и понять, почему компании внедряют этот инструмент.

Современные технологии, включая AI-решения и нейросети, делают моделирование еще более актуальным — ведь чтобы автоматизировать процесс с помощью искусственного интеллекта, мы должны сначала понять его логику и структуру.

Что такое нотация и зачем она нужна

Нотация в моделировании бизнес-процессов — это единый язык визуального описания действий, событий и участников процесса. По сути, это набор правил и графических символов, которые помогают одинаково понимать схему всем сторонам: руководителям, сотрудникам и разработчикам.

Зачем это важно:

• Унификация — схема, созданная в нотации, читается одинаково в разных компаниях и командах.
• Простота коммуникации — бизнес и IT-специалисты видят одну и ту же модель и могут обсуждать её без разночтений.
• Формализация — визуальное представление фиксирует процессы в строгих рамках и избавляет от двусмысленностей.
• Подготовка к автоматизации — стандартизированная схема легко переносится в системы класса BPM или ERP.

Именно поэтому выбор нотации становится ключевым шагом: от него зависит, насколько удобной и понятной будет модель для участников проекта.

Основные нотации и подходы

Обзор основных нотаций — IDEF, EPC, BPMN

В мире моделирования бизнес-процессов существует несколько основных языков — нотаций, каждая из которых решает специфические задачи. Можно сказать, что выбор нотации напоминает выбор инструмента: молотком можно забить гвоздь, но для ювелирной работы понадобится более тонкий инструмент.

IDEF0 — это язык функционального моделирования, основанный на методологии SADT. Представьте процесс как «черный ящик»: у нас есть входы (триггеры), управление (правила и ограничения), механизмы (ресурсы) и выходы (результаты). Эта нотация превосходно подходит для верхнеуровневого моделирования, когда нужно показать общую картину деятельности компании. Ключевым ограничением IDEF0 является отсутствие специальных элементов для наглядного отображения логических ветвлений и альтернативных сценариев, что делает моделирование сложной логики громоздким по сравнению с BPMN.

EPC (Event-Driven Process Chain) фокусируется на событиях и их последствиях. Здесь каждое действие порождает событие, а каждое событие запускает новое действие — строгое чередование, которое позволяет максимально детально описать все промежуточные состояния процесса. Эта нотация отлично подходит для создания подробных инструкций и регламентов, но может показаться избыточно сложной для восприятия неподготовленной аудитории.

BPMN (Business Process Model and Notation) стал золотым стандартом современного моделирования. Эта нотация сочетает понятность для бизнес-пользователей с технической точностью, необходимой разработчикам. BPMN позволяет визуализировать сложные логические условия, параллельные процессы и зоны ответственности участников.

Почему BPMN так популярен

Успех BPMN в современном мире бизнес-анализа объясняется несколькими ключевыми особенностями, которые делают эту нотацию универсальным инструментом для различных задач.

Во-первых, зоны ответственности (пулы и дорожки) позволяют четко разграничить, кто именно отвечает за каждое действие в процессе. Представьте схему как плавательный бассейн с дорожками — каждый участник «плывет» в своей полосе, но при этом все движутся к общей цели. Это критически важно в крупных организациях, где процессы пересекают границы отделов.

Во-вторых, логика ветвлений через систему шлюзов (эксклюзивных, неэксклюзивных и параллельных) дает возможность моделировать сложные сценарии с условиями типа «если-то-иначе». В отличие от IDEF0, где мы видим только линейный поток, BPMN показывает, что происходит, когда клиент не отвечает на звонок или документы приходят с ошибками.

В-третьих, визуализация сложных сценариев включает различные типы событий (стартовые, промежуточные, конечные), подпроцессы и циклы. Эта гибкость позволяет описать как простую последовательность действий, так и многоуровневые процессы с обратными связями.

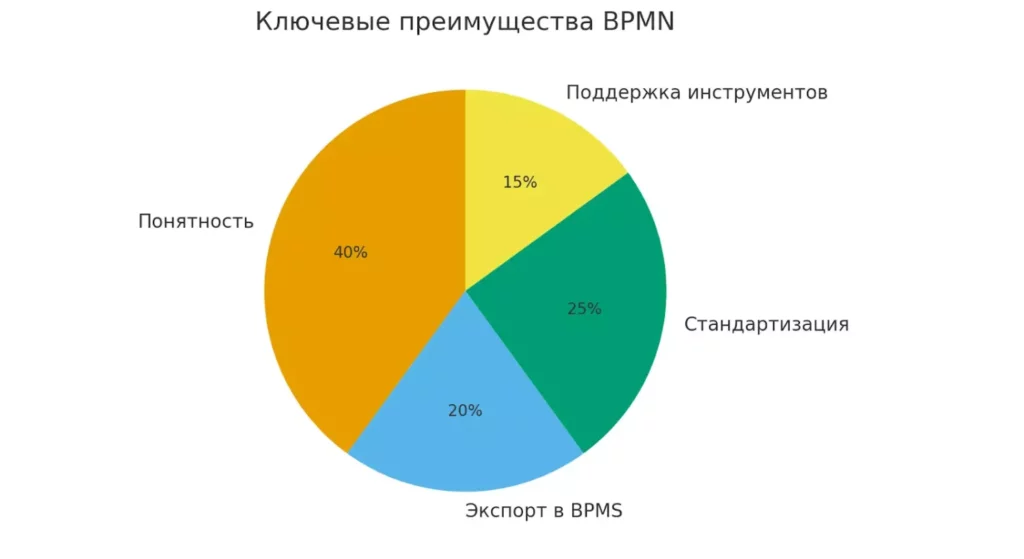

Круговая диаграмма демонстрирует распределение основных преимуществ BPMN. Такой формат визуализации подчеркивает универсальность нотации и её ключевые сильные стороны.

Ключевые преимущества BPMN:

• Понятность как для бизнес-пользователей, так и для IT-специалистов.
• Возможность экспорта в системы автоматизации (BPMS).
• Стандартизация на международном уровне.
• Поддержка в большинстве современных инструментов моделирования.

Подходы к моделированию

Функциональный подход + IDEF

Функциональный подход рассматривает организацию как совокупность функций, каждая из которых преобразует входы в выходы с использованием определенных ресурсов и следуя установленным правилам. Этот подход не фокусируется на последовательности действий — вместо этого он отвечает на вопрос «что делается» и «какие ресурсы для этого нужны».

Нотация IDEF0 идеально реализует принципы функционального моделирования. Каждый процесс представляется в виде «черного ящика» с четырьмя типами стрелок: входы (исходные данные), управление (правила и ограничения), механизмы (ресурсы и исполнители) и выходы (результаты). Например, для процесса «Изготовление рекламного ролика» входом будет бриф от клиента, управлением — стайлбук и законодательные требования, механизмами — съемочная группа и оборудование, а выходом — готовый ролик и договор.

Основное преимущество функционального подхода — возможность быстро оценить ресурсоемкость процесса и его результативность, не углубляясь в детали исполнения.

Процессный подход + BPMN / EPC

Процессный подход концентрируется на последовательности действий и логике их выполнения. Здесь мы отвечаем на вопросы «как делается» и «в какой последовательности». Этот подход создает детальные алгоритмы, понятные как руководителям, так и исполнителям.

В процессном моделировании мы строим блок-схемы, где каждый элемент представляет конкретное действие или событие. BPMN и EPC — основные нотации для этого подхода. Они позволяют показать не только линейную последовательность, но и условные переходы, параллельные ветки, циклы и исключения.

Преимущество процессного подхода — максимальная практическая применимость. Получившиеся модели можно использовать как пошаговые инструкции для сотрудников или как техническое задание для разработки автоматизированных систем.

Ментальный подход (интеллект-карты)

Ментальный подход — это способ структурирования идей на начальном этапе проектирования. Мы создаем интеллект-карты, где в центре находится исследуемый процесс, а вокруг него располагаются связанные понятия, ресурсы, участники и ограничения.

Этот подход особенно полезен на этапе мозгового штурма, когда нужно собрать воедино разрозненные представления о процессе. Ментальные карты помогают выявить скрытые связи и найти нестандартные решения для оптимизации. Впоследствии элементы карты переносятся в формальные модели BPMN или IDEF0 для детальной проработки.

Кто занимается моделированием

Выбор исполнителя для моделирования бизнес-процессов зависит от размера организации, сложности процессов и стратегических целей проекта. Практика показывает, что универсального подхода не существует — каждый вариант имеет свои преимущества и ограничения.

В небольших компаниях моделированием часто занимается сам собственник или узкая команда топ-менеджеров. Логика здесь проста: кто лучше знает бизнес, чем тот, кто его создавал? Владелец понимает каждый нюанс, может быстро принимать решения об изменениях и не нуждается в длительном процессе согласований. Однако такой подход работает только при относительно простых процессах — когда их количество и сложность ещё помещаются в голове одного человека.

Средний и крупный бизнес требует профессионального подхода. Здесь моделированием занимаются либо внутренние аналитические команды (бизнес-аналитики, системные аналитики), либо привлекаются внешние консультанты. Внутренняя команда лучше понимает специфику отрасли и корпоративную культуру, но может быть ограничена в экспертизе и ресурсах. Внешние эксперты привносят свежий взгляд и проверенные методологии, но требуют времени на погружение в бизнес-контекст.

Интересная тенденция — моделирование редко заказывают как отдельную услугу. Чаще это становится частью более крупных проектов автоматизации: внедрения CRM, ERP или ECM-систем. В таких случаях команда подрядчика сначала описывает и оптимизирует процессы, а затем настраивает под них информационную систему.

Инструменты и визуализация

Выбор инструмента для моделирования бизнес-процессов зависит от целей проекта, уровня экспертизы команды и бюджетных ограничений. Условно все решения можно разделить на две категории: специализированные программы для профессионального моделирования и универсальные редакторы для базовых задач.

Специализированные программы

Профессиональные инструменты содержат встроенные библиотеки нотаций, средства валидации моделей и возможности экспорта в системы автоматизации:

Microsoft Visio — классический векторный редактор с широким набором шаблонов для различных видов схем. Интегрируется с экосистемой Microsoft, но требует покупки лицензии.

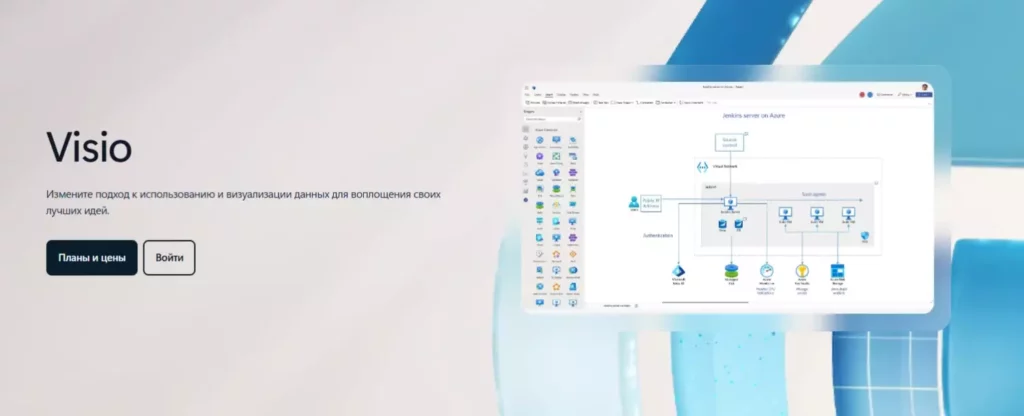

Главная страница Microsoft Visio.

Bizagi Process Modeler — бесплатное решение, специально созданное для BPMN-моделирования. Поддерживает совместную работу и экспорт в BPMS-системы.

ARIS Express — мощная платформа для корпоративного моделирования с поддержкой различных нотаций и методологий. Бесплатная версия имеет ограничения по функциональности.

Универсальные редакторы

Для начинающих или разовых задач подойдут более простые инструменты:

Diagrams.net (draw.io) — бесплатный онлайн-редактор с базовыми элементами BPMN и возможностью совместной работы.

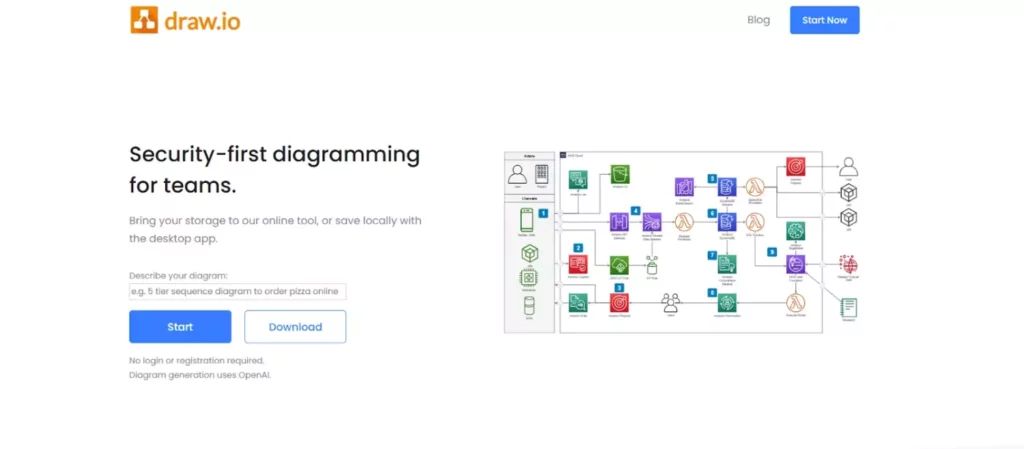

Главная страница Diagrams.net.

XMind — инструмент для создания ментальных карт, идеальный для этапа мозгового штурма.

Miro — платформа для совместной работы с расширениями для BPMN-моделирования в платной версии.

Сценарии использования: Если цель — создать простую схему для внутреннего использования, достаточно универсального редактора. Для регулярного моделирования, работы с большими командами или интеграции с системами автоматизации стоит инвестировать в специализированное ПО.

Пошаговая инструкция по моделированию

Моделирование бизнес-процесса — это системная работа, которая требует методичного подхода. Мы разработали алгоритм, который поможет создать качественную модель даже новичкам в этой области.

1. Определение границ процесса

Первый шаг — четко обозначить точки входа и выхода. Вход — это событие, которое запускает процесс, выход — конечный результат, ради которого процесс существует. Например, для процесса «Обработка заявки в учебном центре» входом будет получение заявки от потенциального клиента, а выходом — подписанный договор и оплаченный счет.

Важно предусмотреть различные сценарии завершения процесса: успешные (сделка заключена) и неуспешные (клиент отказался, заявка оказалась спамом).

2. Описание элементов процесса

Перед созданием схемы необходимо детально описать все аспекты процесса в текстовом виде:

• Цель процесса — зачем он нужен и какую проблему решает.
• Участники и роли — кто выполняет действия (без привязки к конкретным фамилиям).
• Временные ограничения — сколько времени должен занимать весь процесс и отдельные этапы.
• Сопутствующие события — обмен документами, информацией, денежные операции.
• Ресурсы — что нужно исполнителям для реализации процесса.
• Показатели эффективности — по каким критериям определяется успешность.
• Особенности и исключения — нестандартные ситуации и способы их обработки.

3. Создание каркаса схемы

На основе текстового описания строим структурную основу — выделяем 3-5 основных этапов между точками входа и выхода. Это скелет будущей модели, который затем обрастет деталями.

4. Детализация: события, действия, условия

Наполняем каркас конкретными элементами: добавляем промежуточные события, детализируем действия исполнителей, вводим логические условия и развилки. На этом этапе схема превращается из общего наброска в рабочий алгоритм.

5. Назначение ролей и ответственности

Определяем, какие должности участвуют в процессе, и распределяем действия между ними. В BPMN это реализуется через дорожки (swim lanes), в других нотациях — через подписи или цветовое кодирование.

6. Интеграция ресурсов и систем

Финальный этап — указываем, какие документы, базы данных, информационные системы используются на каждом шаге. Это создает полную картину ресурсного обеспечения процесса и готовит почву для последующей автоматизации.

Результат правильно выполненного моделирования — понятная всем участникам схема, которую можно использовать как инструкцию для сотрудников или техническое задание для разработчиков.

Кейсы и применение на практике

Рассмотрим два практических примера, которые демонстрируют различные аспекты моделирования бизнес-процессов в реальных условиях.

Кейс 1: Обработка заявки в учебном центре

Процесс начинается с поступления заявки через различные каналы (сайт, телефон, email) и завершается либо заключением договора, либо отказом клиента. Ключевые участники: менеджер по продажам, методист, руководитель отдела.

Этапы процесса: первичная обработка заявки → определение потребностей клиента → подготовка коммерческого предложения → проведение презентации → обработка возражений → заключение договора. На каждом этапе предусмотрены альтернативные сценарии для различных типов клиентов и ситуаций.

Кейс 2: Согласование отпусков в компании

Проблема: сотрудники часто планируют отпуска на одно время, что нарушает рабочий процесс. Решение через моделирование: создание регламента с учетом загрузки отделов, сезонности бизнеса и личных предпочтений сотрудников.

Модель включает этапы подачи заявления, автоматической проверки конфликтов, согласования с руководителями и HR, формирования сводного календаря. Система предупреждений помогает избежать критической нехватки персонала в важные периоды.

Заключение

Моделирование бизнес-процессов превратилось из экзотического инструмента консультантов в необходимость для любой растущей компании. Мы рассмотрели весь спектр подходов — от простых ментальных карт до сложных BPMN-диаграмм, от самостоятельного моделирования силами собственника до привлечения профессиональных аналитиков. Подведем итоги:

• Моделирование бизнес-процессов упрощает понимание работы компании. Оно помогает выявлять узкие места и оптимизировать взаимодействие между подразделениями.
• Нотации IDEF0, EPC и BPMN используются для разных целей. Каждая из них решает собственные задачи: от верхнеуровневого описания до детальных регламентов.
• BPMN признана универсальным стандартом. Она сочетает понятность для бизнеса и техническую точность для IT-специалистов.
• Подходы к моделированию варьируются от функционального до процессного и ментального. Это позволяет гибко решать задачи на разных этапах.
• Для успешного моделирования важны инструменты и исполнители. Использование подходящих программ и вовлечение специалистов повышают эффективность проекта.
• Кейсы из практики подтверждают ценность моделирования. Они показывают, как схемы помогают в работе с заявками и управлении персоналом.
